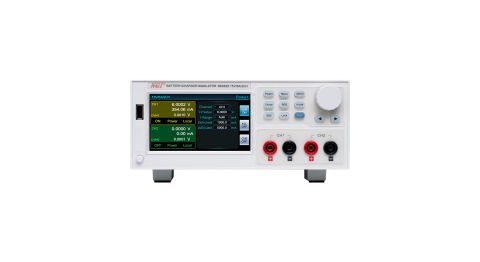

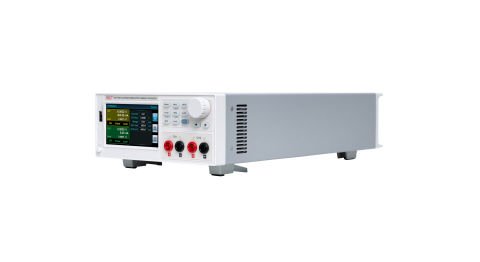

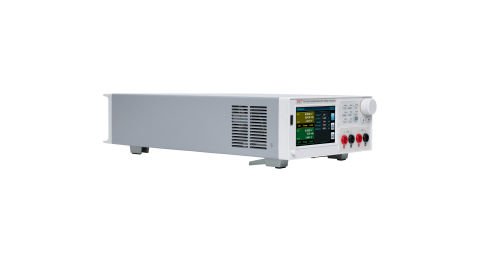

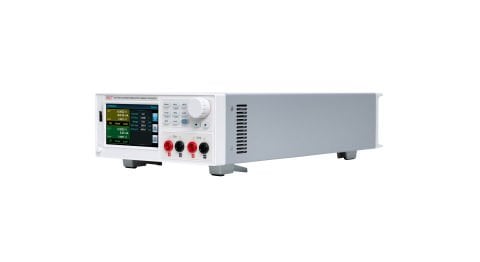

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

N8352 serisi, Bluetooth kulaklıklar, cep telefonları, AR/VR akıllı terminaller, elektrikli aletler gibi taşınabilir batarya ile çalışan ürünlerin Ar-Ge ve test süreçleri için özel olarak tasarlanmıştır. Akım her iki yönde de akabilir ve cihaz hem bir güç kaynağı hem de yük olarak kullanılabilir.

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

N8352, dokunmatik ekran ve kullanıcı dostu arayüz tasarımıyla kolayca kullanılabilir. Çıkış özellikleri gerçek bataryalarla karşılaştırılabilir; hızlı dinamik tepki süresine sahiptir, voltaj yükselip düşerken aşırı tepki (overshoot) göstermez ve dalga formu stabildir. Akım hassasiyeti μA seviyesine kadar ulaşarak statik güç tüketimini test edebilir.

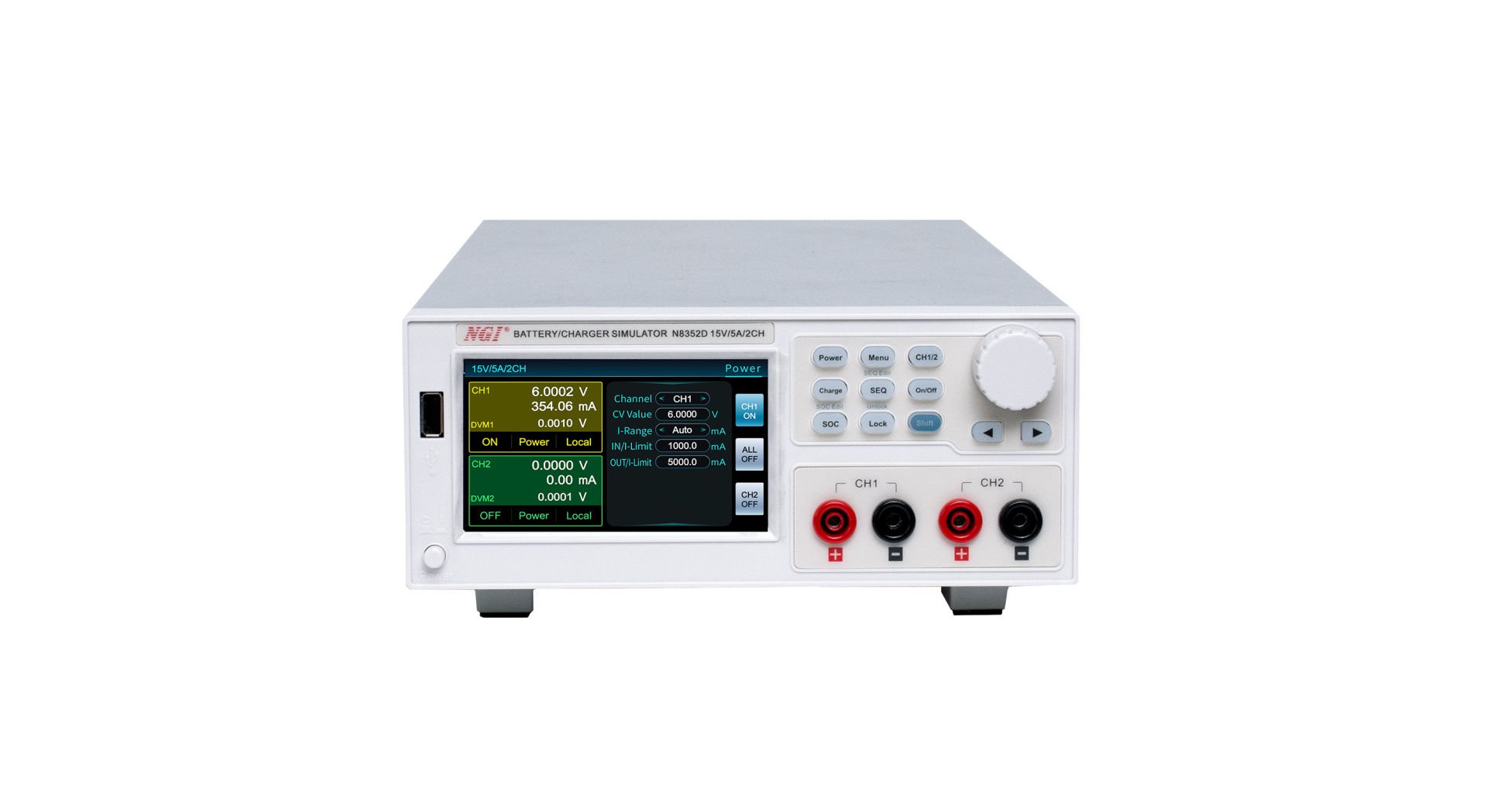

N8352, 4.3 inç dokunmatik ekrana ve dahili 2 kanallı DVM (Dijital Voltmetre) özelliğine sahiptir. Bu sayede tüketici elektroniği testlerinde geniş bir kullanım alanı sunar.

Yararlı Kaynaklar:
N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal Teknik Doküman tıklayınız

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Ana Özellikler

Gerilim aralığı: 0-15V
Akım aralığı: -±5A
Gerilim dalgalanma gürültüsü: ≤5mVrms

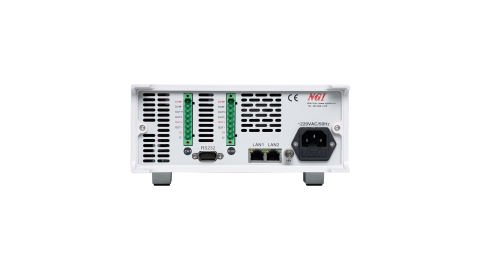

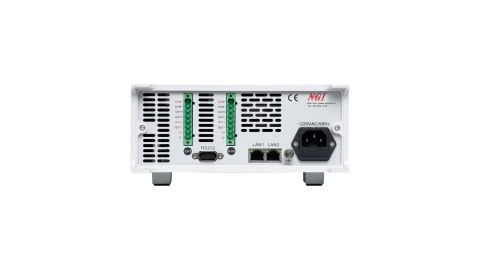

Çift LAN bağlantı noktası ve RS232 arayüzü
Gerilim doğruluğu: %0.01 + 1mV seviyesine kadar yüksek hassasiyet
μA seviyesinde akım ölçümü
Aşırı tepki (overshoot) olmadan ultra hızlı dinamik tepki
Dahili iki kanallı yüksek hassasiyetli DVM ölçümü
Yüksek çözünürlüklü dokunmatik ekran

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Uygulama Alanları

Batarya koruma kartı testi
Batarya bakım cihazı testi
Taşınabilir tüketici elektroniği Ar-Ge ve üretimi (cep telefonları, Bluetooth kulaklıklar vb.)
Elektrikli alet üretim testleri (elektrikli tornavidalar vb.)

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Fonksiyonlar ve Avantajlar

Güç Modu

N8352, çift kanallı bir güç kaynağı olarak kullanılabilir. Kullanıcılar çıkış gerilimini ve çıkış akımı limit değerlerini ayarlayabilir. Birden fazla akım aralığı seçeneği sunarak çıkış ve ölçüm hassasiyetini artırır.

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Batarya Simülasyonu

N8352'nin çift kanallı yapısı sayesinde, başlangıç gerilimi, iç direnç, batarya kapasitesi gibi parametreler bağımsız olarak ayarlanabilir ve gerçek zamanlı olarak geri okunabilir. Gerçek bataryalarda kontrol edilemeyen parametreleri düzenleyerek test verimliliğini artırır.

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Hata Simülasyonu

N8352, şu hata durumlarını simüle edebilir:

Pozitif ve negatif kutupların açık devre olması
Ters kutup bağlantısı
Kısa devre

Çift yönlü akım akışı sayesinde hem güç kaynağı hem de yük olarak çalışabilir. Çıkış terminalinde yer alan anahtar modülü, kapalı konumda harici devreyle fiziksel bağlantıyı kesebilir.

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Değişken Çıkış Empedansı ile Batarya İç Direnci Simülasyonu

N8352, batarya iç direnci simülasyon fonksiyonuna sahiptir ve direnç değeri programlanabilir. 0-20Ω arasında programlanabilir bir aralık sunarak, gerçek bir bataryanın iç direnç özellikleriyle uyumlu değişim grafiğini taklit edebilir.

Ultra Hızlı Geçici Yanıt (Transient Response) ve Overshoot Olmadan Çalışma

N8352 serisi, yük bağlı olsun veya olmasın, gerilim değişimlerinde overshoot oluşmasını engelleyerek güvenli bir çalışma sağlar. Bu özellik, test edilen cihazın (DUT) aşırı voltaj veya aşırı deşarj nedeniyle zarar görmesini önler ve ürün kalitesine olumsuz etkileri ortadan kaldırır. Sıkı güç gereksinimleri olan ürün testleri için ideal bir çözümdür.

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Uygulama Alanı - Mobil Test

Çoğu tüketici elektroniği ürünü, özellikle akıllı telefonlar, lityum-iyon bataryalar ile çalışmaktadır. Batarya ömrü sorunları giderek daha belirgin hale gelirken, batarya test düzenlemeleri de giderek daha sıkı hale gelmektedir.

Gerçek bataryalar yerine batarya simülatörü kullanmanın aşağıdaki avantajları vardır:

- Bataryanın gerilim ve akım değişim grafiğini simüle edebilir.

- Test süresini kısaltır.

- Belirli bir model üzerinde tekrarlanan testler ile **test verilerinin güvenilirliği artırılabilir.

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

N8352'nin çift kanallı yapısı sayesinde:

-Her iki kanal da şarj ve deşarj işlemi gerçekleştirebilir.

- Bir kanal güç kaynağı olarak kullanılarak mobil cihazın güç girişine bağlanabilir.

- Diğer kanal batarya olarak kullanılarak mobil cihazın batarya terminaline bağlanabilir.

- Kablo değiştirmeden hem şarj hem de deşarj testleri yapılabilir.

- Tek bir N8352 ile şarj & deşarj koruma kartı test edilebilir; ek anahtarlara gerek kalmadan test sisteminin karmaşıklığını azaltır, testin stabilitesini ve verimliliğini artırır.

N8352D Batarya Simülatörü ±5A/15V/75W 2 Kanal

Batarya Simülasyonu ile Gerçek Batarya Karşılaştırması
