NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW
NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW

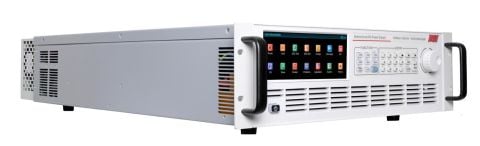

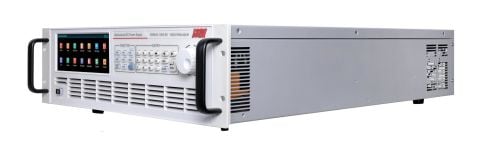

N35500 serisi, rejeneratif yükü entegre ederek akımı sağlayan ve emen çift kadranlı yüksek güçlü çift yönlü programlanabilir DC güç kaynağıdır. Geniş aralık ve yüksek güç yoğunluğu, 0~1500V voltaj aralığı, 3U şaside 42kW'a kadar çıkış gücü tasarımıyla, çok çeşitli DUT test uygulamalarını kapsar. NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW serisi, hızlı dinamik tepki, yüksek doğrulukta çıkış ve ölçüm işlevleriyle donatılmıştır ve ayrıca kullanıcıların birden fazla senaryoda doğru ve verimli testler gerçekleştirmesine yardımcı olmak için fotovoltaik simülasyon, pil simülasyonu ve diğer yazılımlarla yapılandırılabilir.
NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW
Ana Özellikler
· Yüksek güç yoğunluğu, 3U şaside 42 kW'a kadar çıkış
· Geniş çıkış aralığı, birden fazla kullanılabilir
· Yüksek hızlı dinamik tepki, voltaj yükselme ve düşme süresi ≤ 5 ms
· Voltaj doğruluğu: %0,02+%0,02F.S.; Akım doğruluğu: %0,1+%0,1F.S.
· CC&CV Önceliği her türlü test öğesi için uygundur
· Master/Master paralel MW seviyesine kadar
· Yük modu CC/CV/CP/CR işlevini destekler
· Pil simülasyonu, şarj/deşarj testi, dizi testi, dalga formu işlevi vb.
· PV dizisi I-V eğrisi simülasyon işlevi (isteğe bağlı)

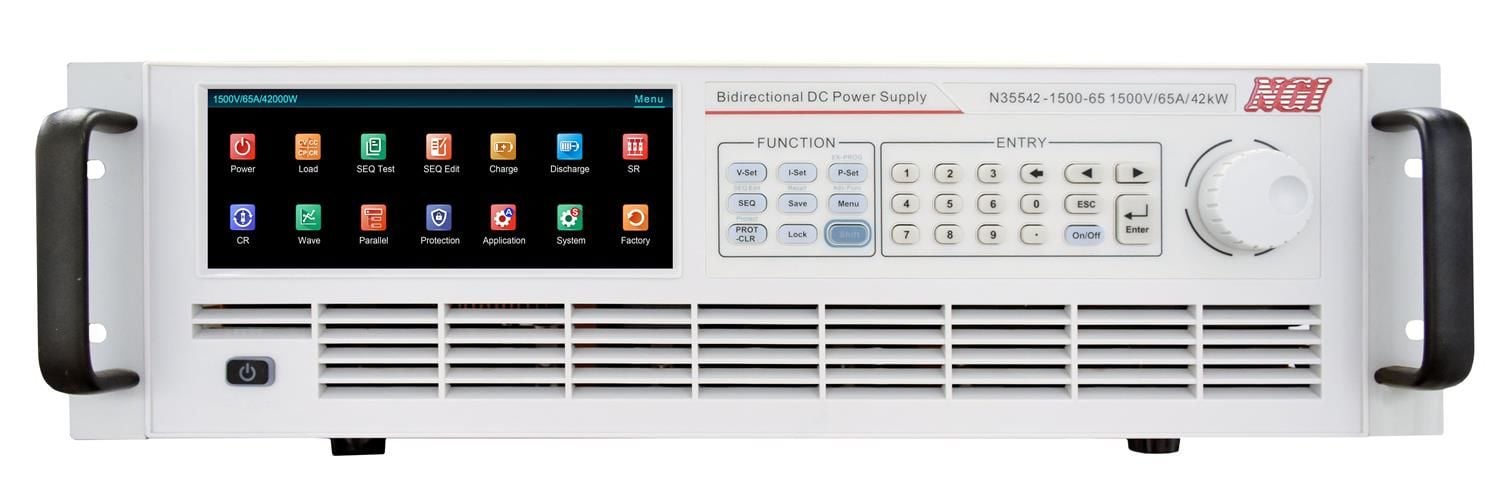

· Net test bilgileri için 6,8 inç LCD ekran

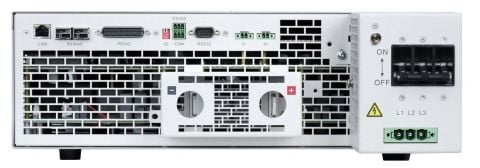

· LAN/RS232/RS485/CAN iletişimiyle standart
· Modbus-RTU, SCPI, CANopen protokolü desteklenebilir
NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW
Uygulama Alanları
· Laboratuvar, üretim hattı ATE otomatik test sistemi
· Fotovoltaik invertör, hidrojen yakıt hücresi, güneş hücresi matrisi ve diğer yeni enerji alanları
· Enerji depolama dönüştürücüsü, UPS, fotovoltaik depolama makinesi ve diğer enerji depolama alanları
· BOBC, DC-DC, motor sürücüsü, şarj yığını ve diğer otomotiv alanlar
· Güç pilleri, kurşun piller, süper kapasitörler vb. için şarj/deşarj testi.
· Havacılık elektroniği, yüksek güçlü iletişim ekipmanları, dronlar vb. için test.
NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW
Fonksiyonlar ve Avantajlar
Güç kaynağı ve rejeneratif yükün entegrasyonu ile N35500 serisi çift yönlü güç kaynağı, çıkış ve emilen akım arasında sürekli olarak sorunsuz bir şekilde dönüştürülebilir ve böylece voltaj veya akım aşımı etkili bir şekilde önlenebilir. Yük modunda, N35500 serisi yalnızca harici güç sağlamakla kalmaz, aynı zamanda güç emebilir ve elektrik enerjisini şebekeye temiz bir şekilde geri döndürebilir, rejeneratif verimlilik %93'e kadar çıkar. Lityum pil, UPS, BOBC ve diğer ekipman testlerinde yaygın olarak kullanılır.
● PV Hücre Simülasyonu (Opsiyonel)
Doğru ölçüm, yüksek kararlılık, hızlı tepki hızı özelliklerine sahip olan NS91000'li N35500 serisi DC güç kaynağı, güneş hücresi matrisinin I-V, P-V eğrisini doğru bir şekilde simüle edebilir. Vmp, Pmp ve diğer parametreleri ayarladıktan sonra, düzenlemelere uygun raporlar üretebilir, bu da PV invertörlerinin statik ve dinamik maksimum güç izleme verimliliğini test etmek için kullanılır ve ayrıca mikro şebekelerin, dağıtılmış fotovoltaik ve diğer güç sistemlerinin sistem simülasyonu ve çekirdek ekipman testleri için destek sağlayabilir.
NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW
● Pil Simülasyonu
NS81000 pil simülatörü yazılımına sahip N35500 serisi, kullanıcının farklı pil simülasyonu türlerine yönelik ihtiyaçlarını karşılamak ve test verimliliğini artırmak için kullanılabilir. NS81000'in 7 standart pil modeli kütüphanesi vardır, kullanıcıların yalnızca ilgili pil türünü seçmesi, temel kapasite ve koruma parametrelerini yapılandırması gerekir. Yazılım ilgili pil karakteristik eğrisini hızla üretebilir; 2 tip özel pil karakteristik eğrisi vardır. Mühendisler pil eğrisi verilerinin gerçek ölçümüne dayanabilir, verileri yazılıma aktarabilir ve simülasyon gerçekleştirebilir.
N35500 serisi DC güç kaynağı, 3U şaside 42 kW güç çıkışı elde etmek için sistematik ısı dağılımı tasarımı, optimize edilmiş cihaz seçimi, ana devre topolojisi, sistem ısı dağılımı benimser. Geniş aralık çıkış tasarımı, 1500 V'a kadar voltaj, 65 A'ya kadar akım benimser. Geniş aralık ve yüksek güç yoğunluğu tasarımıyla N35500 serisi, mühendislerin çeşitli voltaj/akım seviyelerindeki ürünler için test uygulama senaryolarını karşılar ve laboratuvar veya otomatik test sistemlerinde satın alma maliyetini ve alan işgalini büyük ölçüde azaltır.
NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW
● CC&CV öncelik işlevi
N35500 serisi, voltaj kontrol önceliğini veya akım kontrol döngüsü önceliğini ayarlama işlevine sahiptir, DUT'un özelliklerine göre test için optimum çalışma modunu benimseyebilir, böylece DUT'u daha iyi koruyabilir. Test sırasında voltaj aşımını azaltmak gerektiğinde, örneğin bir DC-DC güç modülüne güç verirken, hızlı ve düzgün bir yükselen voltaj elde etmek için voltaj öncelik modu kullanılmalıdır.
Test sırasında akım aşımını azaltmak gerektiğinde veya ölçülecek bileşen düşük empedanslı olduğunda, örneğin pil şarj senaryosunda, hızlı ve düzgün bir yükselen akım elde etmek için akım öncelik modu kullanılmalıdır.
NGI N35500 Bidirectional DC Güç Kaynağı 14kW~420kW
