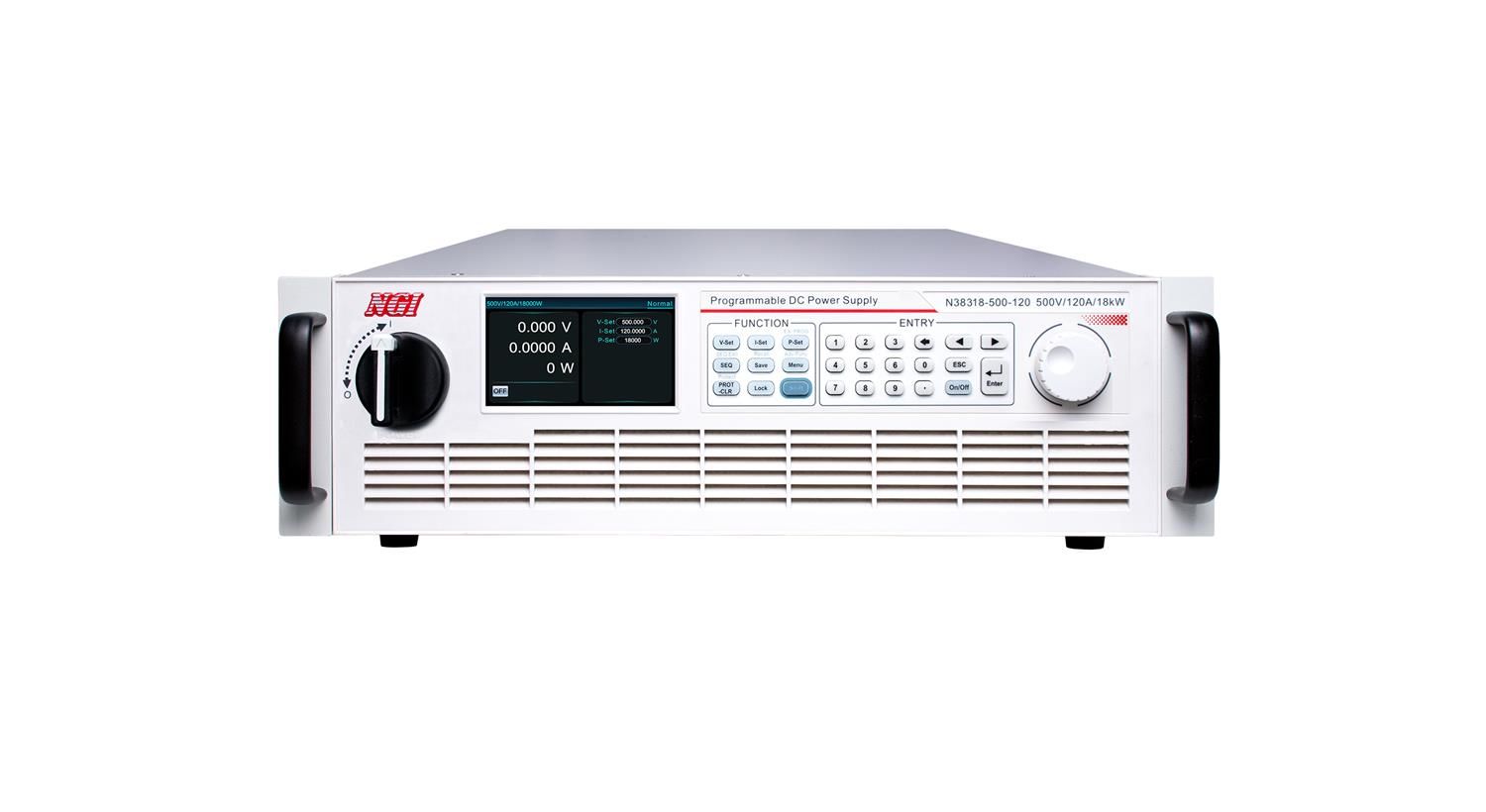

NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
N38300 serisi geniş aralıklı, yüksek güç yoğunluklu, programlanabilir yüksek güçlü DC güç kaynağıdır. N38300 bağımsız 19 inç 3U şasi 18kW'a kadardır. Güç verimliliği %93 kadar yüksektir. Güç aralığı 180kW'a kadardır. Akım aralığı 5100A'ya kadardır ve voltaj aralığı 2250V'a kadardır. N38300 serisi DC güç kaynağı kapsamlı işlevlere sahiptir ve birden fazla kontrol yöntemini destekler, bu da onu laboratuvar uygulamaları ve otomatik test sistemleri için ideal bir seçim haline getirir.
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
Teknik Özellikler
● 80V voltaj, 510A akım, 15kW güç
●Master/slave paralel desteği, 1,8MW'a kadar genişletilmiş güç
●Voltaj doğruluğu %0,05F.S., akım doğruluğu %0,1F.S.
●Gerilim ve akım örnekleme hızı 500kHz, çözünürlük 16 bit
●Güç faktörü 0,99, verimlilik %93'e kadar
●LAN portu ve RS232 arayüzü standart, GPIB, CAN, RS485 ve USB opsiyonel
●CC&CV öncelik fonksiyonu
●CC, CV ve CP modu
●Standart 19 inç 3U şasi
●Gerilim ve akım için düzenlenebilir yükselme ve düşme eğim hızı
●Dahili direnç simülasyonu, SEQ fonksiyonu, gerilim RAMP fonksiyonu
●Çoklu korumalar: OCP, OVP, LVP, OTP, OPP
●Yerel çalışmayı desteklemek için LCD ekran, sayısal düğmeler ve düğme ile donatılmıştır
●Yüksek gerilim izolasyonlu dijital ve analog ve izleme arayüzleri ile donatılmıştır
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
Uygulama Alanları
●Li-on pil gibi yeni enerji alanları, fotovoltaik, hidrojen yakıtı, enerji depolama BMS, vb.
●Yüksek güçlü elektronik bileşenlerin test edilmesi ve güçlendirilmesi
●Laboratuvar, üretim hattı ATE otomatik test sistemi
●Yüksek güçlü DC-DC dönüştürücü, DC-AC invertör, vb. gibi güç elektroniği alanları
●Havacılık elektroniğinin test edilmesi ve güçlendirilmesi
●Kontrolörler, sürücüler, sunucular, robotlar, vb. gibi endüstriyel otomasyon alanları
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
Üstün Özellikler:
Satın alma maliyetinden tasarruf etmek için geniş aralık:
N38300 serisinin maksimum gücü, Maksimum voltaj ile Maksimum akımın çarpımının sonucu değildir. Örneğin N38306-300-75 modelini ele alalım. Maksimum güç 6kW iken Maksimum voltaj 300V ve Maksimum akım 75A'dır. Geleneksel güç kaynağıyla karşılaştırıldığında, bu özellik N38300'e daha geniş uygulama aralığı sunar ve bu da satın alma maliyetini ve alan işgalini önemli ölçüde azaltır.
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
CC&CV öncelik fonksiyonu:
N38300, N38300'ün farklı DUT'lar için optimum test modunu benimsemesini ve böylece DUT'u korumasını sağlayan voltaj kontrol döngüsü veya akım kontrol döngüsü önceliğini seçme fonksiyonuna sahiptir.
DUT'un test sırasında voltaj aşımını azaltması gerektiğinde, örneğin düşük voltajlı bir işlemciye veya FPGA çekirdeğine güç sağlanması durumunda, hızlı ve düzgün bir artış voltajı elde etmek için voltaj öncelik modu seçilmelidir.
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
DUT'un test sırasında akım aşımını azaltması gerektiğinde veya DUT düşük empedanslı olduğunda, örneğin pil şarj senaryosunda, hızlı ve düzgün bir artış akımı elde etmek için akım öncelik modu seçilmelidir.
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
Dahili direnç simülasyonu:
N38300 serisi, voltaj ve dahili direnç değerinin ayarlanmasına izin verir. İlgili çıkış akımına göre, çıkış voltajı ayarlanan dirençle azaltılır. Bu durumda, ikincil pilin, yakıt hücresinin ve süper kapasitörün dahili direnci basitçe simüle edilebilir.
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
Ana/köle tasarımı, güç genişlemesi için uygun:
N38300 bağımsız olarak veya ana/köle paralel çalışmasında kullanılabilir. Dahili ana/köle moduna sahiptir ve Maksimum güç 1,8 MW'a kadar genişletilebilir. Her modülün yükü eşit şekilde paylaşmasını ve ürün kullanımının tutarlılığını sağlamak için benzersiz bir akım paylaşım tasarımı benimser.
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW
Yaralı kaynaklar
NGI N38315-80-510 DC Güç Kaynağı 80V/510A/15KW Teknik doküman tıklayınız
