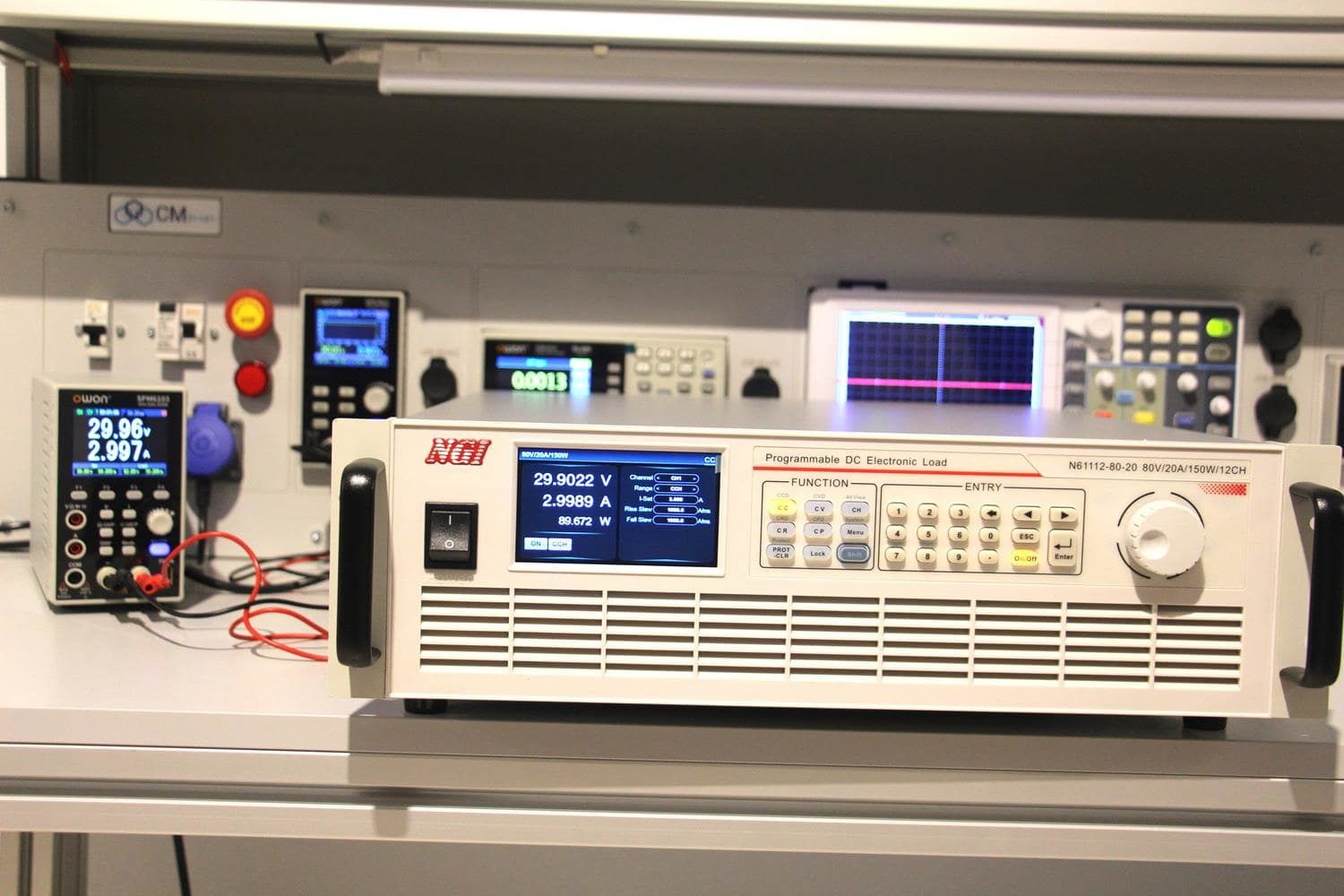

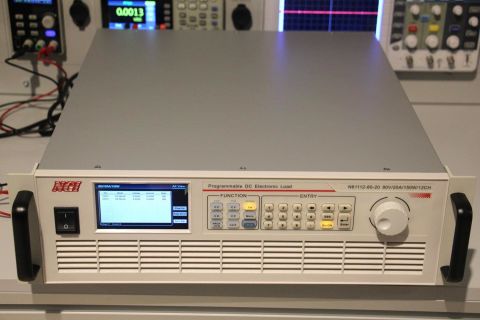

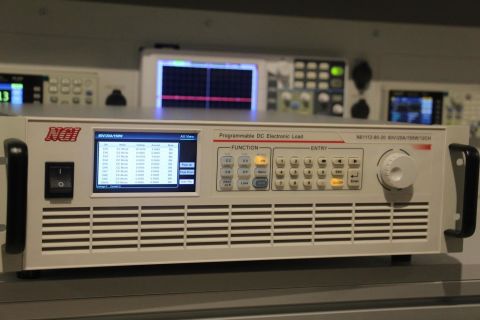

NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
N61112-80-20 serisi, yüksek güvenilirlik, yüksek entegrasyon, yüksek maliyet performansı ve tam özelliklere sahip çok kanallı DC programlanabilir elektronik yüktür. Entegre uygulamalar için tasarlanmıştır. Yüksek iletişim yanıt hızı ve yüksek kararlılık sunar. N61112-150-20 serisi, 19 inç 3U boyutunda, 12 kanala kadardır. LAN, RS232 ve RS485 iletişim arayüzlerini destekler. Çoğu entegre uygulamada, N61112-150-20 serisi düşük güçteki bağımsız elektronik yüklerin yerini alabilir ve kullanıcılar için çok fazla maliyet tasarrufu sağlayabilir.
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
Ana Özellikler
· Voltaj aralığı: 0~80V
· Akım aralığı: 0~20A
· Yüksek entegrasyon, 12 kanala kadar tek cihaz
· CC, CV, CP, CR modu için çift ölçüm aralığı
· 8 çeşit test modu: CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC
· Yük etkisi testi, dinamik tarama, zaman ölçümü, deşarj testi
· LED ışık simülasyon işlevini destekler
· OCP/OVP/OPP test modu
· Sıra (SEQ) testi, otomatik test, Von/Voff, kısa devre simülasyonu
· İletişim arayüzleri: LAN, RS232, RS485
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
Uygulama Alanları
· Düşük AC/DC güç, DC/DC dönüştürücü, LED güç, iletişim gücü vb. gibi güç kaynağı testi.
· Otomotiv kablo demeti, konnektör, sigorta, röle, BEC (Bussed Electrical Center) testi
· Lityum pil, depolama pili vb. deşarj testi.
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
Fonksiyonlar ve Avantajlar
Ultra yüksek entegrasyon, 12 kanala kadar tek cihaz

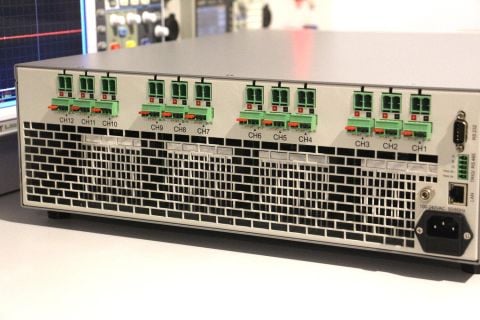

N61100 serisi DC elektronik yük, tek bir cihazda 12 kanala kadar destekler. Her kanal elektriksel olarak izole edilmiştir. Ayrı ayrı kontrol edilebilir ve aynı anda 120 kanala kadar kontrol edilebilir. Çok kanallı toplu test sistemi uygulamalarındaki ultra yüksek entegrasyon, kullanıcılar için test maliyetini ve cihaz işgalini azaltır. 5 ms'ye kadar geri okuma hızıyla birleştirildiğinde, test verimliliği büyük ölçüde iyileştirilebilir.
Çoklu çalışma modları
N61100 serisi yalnızca CC, CV, CP ve CR olmak üzere dört temel modu desteklemekle kalmaz, aynı zamanda CV+CC, CR+CC, CV+CR, CP+CC olmak üzere dört birleşik çalışma modunu da destekler. CR+CC modu, güç açıkken kaynak testi için uygundur ve güç açıkken aşırı akım korumasını önler. CV+CR modu, Von işlevini değiştirebilir. CV+CC modu, pil şarjının çalışma modu dönüşüm sürecini simüle edebilir. Kullanıcılar, test uygulamalarına göre farklı çalışma modları seçebilirler.
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
LED sürüş gücünü test etmek için LED ışık simülasyonu
Elektronik yük, LED ışık simülasyon işlevine sahiptir. Şekilde gösterildiği gibi, LED eşdeğer devresi, direnç Rd'yi seri olarak voltaj kaynağı Vf ile bağlamaktır. I-V eğrisi, çalışma noktasındaki (Vo, Io) gerçek LED doğrusal olmayan I-V eğrisinin tanjantına eşdeğerdir.
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
OCP (aşırı akım koruması) testi
OCP testi sırasında, N61100 serisi CC modunda yüklenecek ve DUT voltajının uç voltajından düşük olup olmadığını kontrol edecektir. Daha düşükse, N61100 mevcut yükleme akımını test sonucu olarak kaydeder ve testi durdurmak için girişi kapatır. DUT voltajı uç voltajından yüksekse, N61112-150-20 yükleme akımını DUT voltajı uç voltajından düşük olana veya Maksimum yükleme akımına ulaşana kadar artırır.
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal
Teknik Özellikler:
Model: N61112-80-20
Voltaj: 80V
Akım: 20A
Min. Çalışma Voltajı: 0.5V@2A 1V@20A
Kanal sayısı 12:
Koruma: OVP/OCP/OPP/OTP/RV
İletişim Protokolü:Modbus-RTU protokolü, SCPI protokolü
Arayüz: LAN/RS232/RS485
Net Ağırlık: Yaklaşık 18 kg
Boyut: 3U, 132,0 (Y)*482,0 (G) saplı*495,0 (D) mm
Yararlı Kaynaklar:
NGI N61112-80-20 DC Elektronik Yük 150W/12 kanal Teknik doküman tıklayınız
