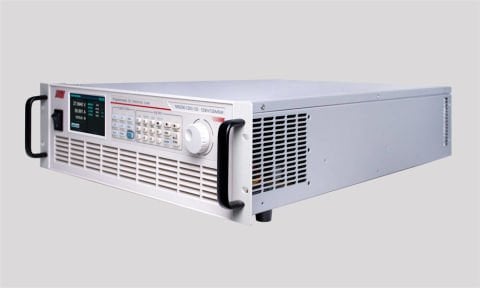

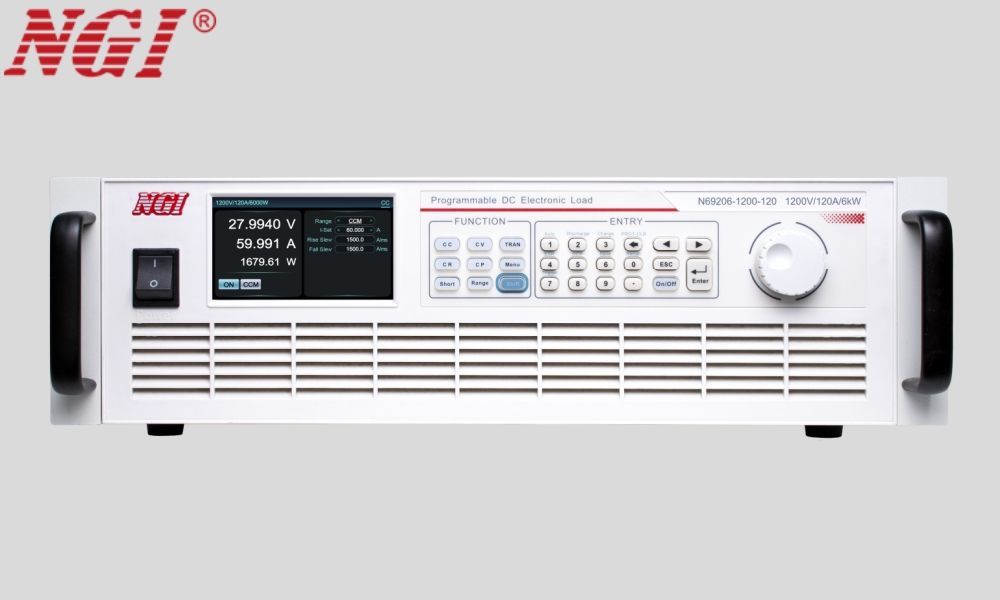

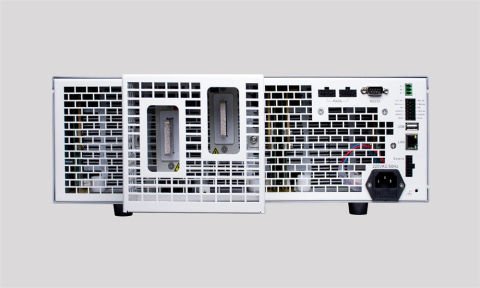

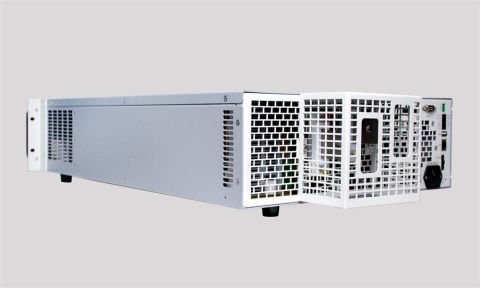

NGI N69200 Serisi DC Elektronik Yük(2kW;60kW), yüksek güvenilirlik, yüksek hassasiyet ve çok işlevli yüksek performanslı, yüksek güçlü programlanabilir DC elektronik yüktür. N69200 serisinin üç voltaj özelliği vardır: 150V, 600V ve 1200V. Standart bir 19”3U şasi 6kW'a kadar olabilir. Paralel kontrolü destekler ve master+master ve master+slave aracılığıyla güç genişlemesini gerçekleştirebilir. NGI N69200 Serisi DC Elektronik Yük(2kW;60kW), üç voltaj, akım, güç ve direnç aralığını destekler ve tek bir ünitenin test aralığını daha geniş hale getiren yüksek hassasiyetli ölçüm sağlar.
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
Teknik Özellikler:
· Bağımsız giriş gücü: 2~60kW, 3U/6kW yüksek güç yoğunluğu
· Voltaj aralığı: 0~150V/0~600V/0~1200V
· Akım aralığı: 2500A'ya kadar
· CV, CC, CP, CR üç aralık, geniş ölçüm aralığı
· Akım ölçüm doğruluğu: %0,04+%0,04 F.S.
· Voltaj ölçüm doğruluğu: %0,015+%0,015 F.S. Kısa sürede 1,6 kat güç yükleme kapasitesi<3s
· Ayarlanabilir CV döngü hızı, farklı güç kaynaklarıyla eşleşir
· Gerilim/akım örnekleme hızı: 500kHz'e kadar
· Paralel kontrolü destekler ve master+master, master+slave aracılığıyla güç genişlemesini gerçekleştirir
· SEQ testi, deşarj testi, şarj testi, OCP/OPP testi ve kısa devre simülasyonunu destekler
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
· Çalışma modları: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC
· Akım izleme çıkışını, harici programlama girişini, harici tetik girişini ve 10kHz sinüs dalgası programlama girişini destekler
· 30kHz yüksek hızlı dinamik mod, dinamik frekans tarama işlevi
· Zaman ölçümü, yükselme/düşme süresi ölçüm doğruluğu: 10μs
· Keyfi dalga formu yük testi (İsteğe bağlı), 20kHz'e kadar sinüs dalgası, USB flash sürücü içe aktarımını destekler
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
· Eşdeğer seri direnç (ESR) testi (İsteğe bağlı)
· Yumuşak açma/kapama işlevi, akım salınım koruma fonksiyonu
· Çoklu koruma: OCP, OVP, OPP, OTP ve ters bağlantı algılama
· Kaydedilecek ve hızlı bir şekilde geri çağrılacak 100 parametre grubunu destekler
· Standart arayüz olarak LAN/RS232/CAN, isteğe bağlı arayüz olarak GPIB
· MPPT maksimum güç noktası izleme fonksiyonunu destekler
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
Uygulama Alanları
· Yakıt hücresi yığınları ve motorları, lityum pil paketleri, süper kapasitörler, fotovoltaik modüller vb. gibi yeni enerji alanları
· Endüstriyel güç kaynağı, sunucu güç kaynağı, iletişim güç kaynağı vb. gibi yüksek güçlü DC güç kaynağı
· UPS güç kaynağı, DC-DC dönüştürücü, yerleşik şarj cihazı vb. gibi güç elektroniği ürünleri
· Jeneratör seti, enerji depolama sistemi, DC şarj yığını vb. gibi güç kaynağı
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
· Kontaktörler/röleler, otomotiv yüksek voltaj aksesuarları vb. gibi DC yüksek güçlü cihazlar
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
Fonksiyonlar ve Avantajlar
· 3U/6kW, ultra yüksek güç yoğunluğu
N69200 yüksek güç yoğunluğu ile tasarlanmıştır. 19”3U şasinin gücü 6kW'a kadar çıkabilir. Hacim ve ağırlık, geleneksel elektronik yüklerin yarısı kadardır. Aynı güce sahip geleneksel elektronik yüklerle karşılaştırıldığında, N69200 boyut olarak daha küçük ve ağırlık olarak daha hafiftir.
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
· Güç uzatma için paralel bağlantı
N69200 paralel bağlantıyı destekler. Yük gücünün artırılması gerektiğinde, gerekli akım ve gücü elde etmek için aynı voltaj spesifikasyonuna sahip modeller paralel olarak bağlanabilir (ana + ana, ana + köle). N69200 kullanıldığında, kullanıcıların yalnızca ana cihazda akımı ayarlaması gerekir. Köle akımı otomatik olarak dağıtılır ve bu da çalışma adımlarını basitleştirir.
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
· Çoklu çalışma modları
N69200, dört normal çalışma modunu destekler: CC, CV, CP ve CR. Gerçek test sürecinde yük karakteristiklerindeki değişiklikle başa çıkmak için, N69200 ayrıca CV+CC, CR+CC, CV+CR, CP+CC olmak üzere dört birleşik çalışma moduyla geliştirilmiştir. Örneğin, CR+CC, güç kaynağı açıldığında aşırı akım korumasını önlemek için güç kaynağının başlatma testi için uygundur. CV+CR, Von noktasının ayar uygulamasını değiştirebilir. CV+CC, pil şarjının çalışma modu geçiş sürecini simüle edebilir. Kullanıcılar, gerçek durumlarına göre test için farklı çalışma modları seçebilirler.
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
· Dinamik frekans taraması ile yüksek hızlı dinamik mod
N69200, yüksek hızlı dinamik moda sahiptir. DC güç kaynağının dinamik özellikleri, dinamik mod aracılığıyla güç kaynağının dinamik yük davranışını simüle ederek test edilebilir. N69200, CCD sabit akım dinamiği, CVD sabit voltaj dinamiği, CRD sabit direnç dinamiği ve CPD sabit güç dinamiği dahil olmak üzere 30 kHz'e kadar dinamik frekans taraması ve programlanabilir dinamik mod sağlar. Programlanabilir dinamik yük modu, yüksek/düşük aralık, yükselme/düşüş eğim hızı, darbe genişliği ve çalışma modunun ayarlanmasına olanak tanır. Dinamik frekans tarama modunun voltaj ve akım örnekleme hızı 500 kHz'dir. Yük akımının frekansını doğrusal olarak değiştirmeyi destekler. Frekans 30 kHz'e kadardır. Bu mod, dinamik frekans yük değişim süreci sırasında DUT'un tepe voltajı Vpk+, vadi voltajı Vpk- ve oluşum frekans noktalarını ölçebilir.
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
· Şarj ve deşarj testi
Kullanıcılar test taleplerini karşılamak için ön panelde farklı koşullar ayarlayabilirler. Örneğin, akü voltajı başlangıç voltajından düşük olduğunda, N69200 dahili sayacı saymaya başlayacaktır. Sayaç, akü voltajı kesme voltajına düşene kadar çalışmayı durduracaktır.
· OCP (aşırı akım koruması) testi
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
OCP testi sırasında, N69200 CC modunda yüklenecek ve DUT voltajının kesme voltajından düşük olup olmadığını kontrol edecektir. Düşükse, N69200 mevcut yükleme akımını test sonucu olarak kaydedecek ve testi durdurmak için girişi kapatacaktır. DUT voltajı kesme voltajından yüksekse, N69200 yükleme akımını DUT voltajı kesme voltajından düşük olana veya Maksimum yükleme akımına ulaşana kadar artıracaktır.
· Eşdeğer seri direnç (ESR) testi (İsteğe bağlı)
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
ESR, akünün veya süper kapasitörün temel bir parametresidir. N69200 serisi, birden fazla ölçüm standardını destekleyebilen ve doğru sonuçlar ve istikrarlı tekrarlanan sonuçlar avantajlarına sahip profesyonel ESR ölçüm fonksiyonu sunar.
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)
Yararlı Kaynaklar:
NGI N69200 Serisi DC Elektronik Yük(2kW;60kW)Teknik Doküman tıklayınız
