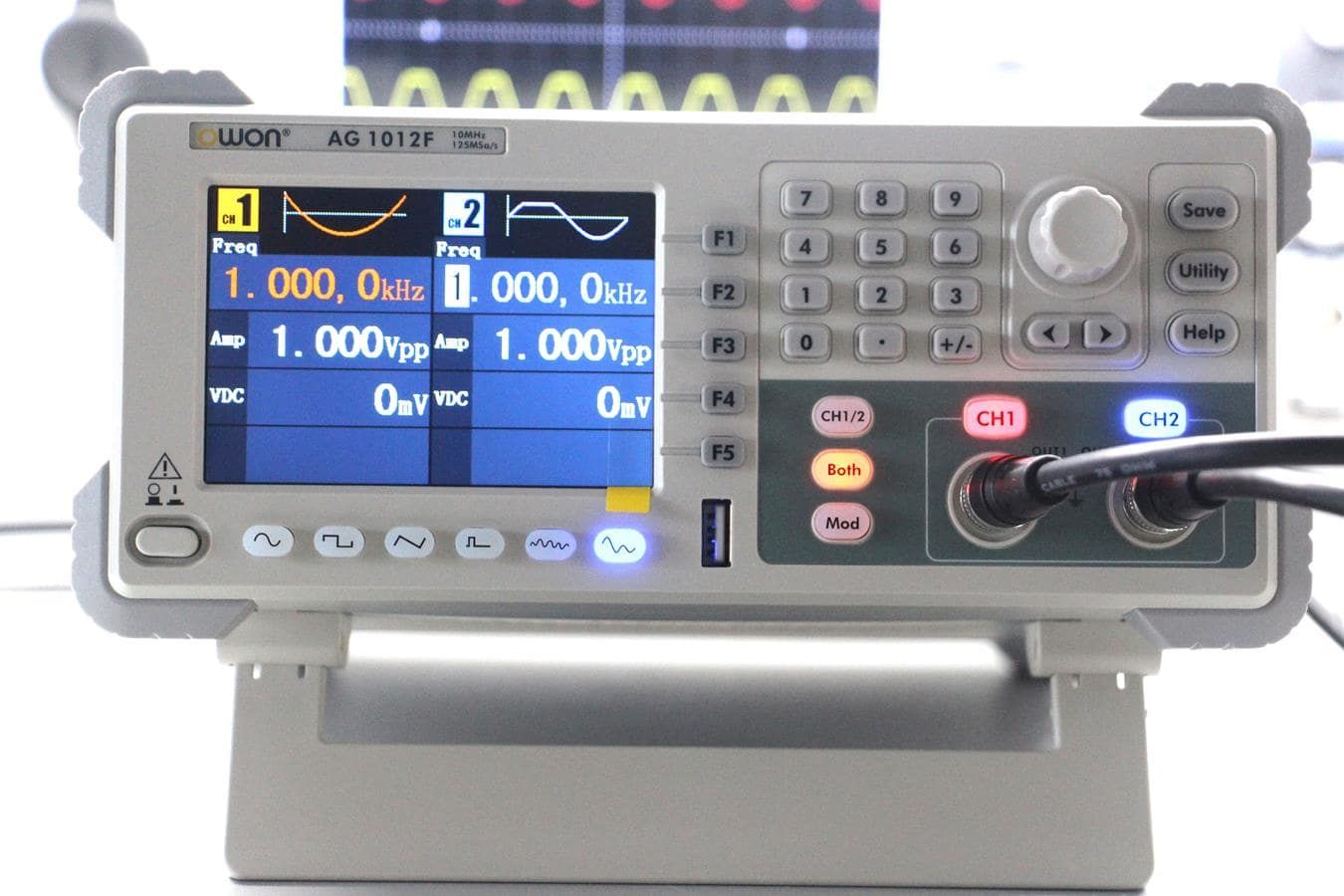

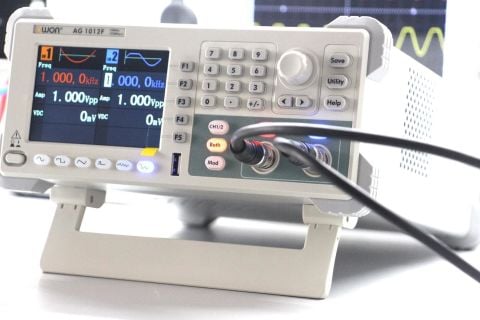

Owon AG1012F Keyfi Fonksiyon Jeneratör 10 MHZ

Owon AG1012F Keyfi Fonksiyon Jeneratör 10 MHZ

Genel Özellikler:

- 4 inç yüksek çözünürlüklü (480 × 320 piksel) TFT LCD ekran

- Gelişmiş DDS teknolojisi, maksimum 10MHz frekans çıkışı

- 125MS/s'ye kadar örnekleme hızı ve 1μHz frekans çözünürlüğü

- Dikey Çözünürlük: 14 bit, 1M arb dalga biçimi uzunluğuna kadar

- Kapsamlı dalga biçimi çıktısı:   5 temel dalga biçimi ve 45 yerleşik isteğe bağlı dalga biçimi

- Desteklenen SCPI

Owon AG1012F Keyfi Fonksiyon Jeneratör 10 MHZ

Teknik Özellikler:

Kanal sayısı:2

Frekans Çıkışı :10MHz
Örnek Hızı: 125MS/s

Dikey Çözünürlük: 14 bit
Frekans Sayacı:100mHz;200Mhz

Dalga formu: Standart Dalga Formu Sinüs, Kare, Darbe, Rampa ve Gürültü

Kapsamlı modülasyon fonksiyonları:AM, FM, PM, FSK, PWM, Sweep ve Burst

Keyfi Dalga Biçimi: Üstel Yükseliş, Üstel Düşüş, Sin(x)/x, Adım Dalgası ve diğerleri, toplam 45 yerleşik dalga biçimi ve kullanıcı tanımlı keyfi dalga biçimi

Owon AG1012F Keyfi Fonksiyon Jeneratör 10 MHZ

Frekans (çözünürlük 1μHz):

Sinüs : 1μHz - 10MHz

Kare: 1μHz - 5MHz

Darbe: 1μHz - 5MHz

Rampa: 1μHz - 1MHz

Gürültü:25MHz (-3dB) (tipik)

Arbitrary: 1μHz - 10MHz

Genlik: 1mVpp - 10Vpp (50Ω), 1mVpp - 20Vpp (yüksek empedans)

Çözünürlük: 1m Vpp veya 4 basamak

DC Ofset Aralığı (AD+DC): ±5V (50Ω), ±10V (yüksek empedans)

DC Ofset Aralığı Çözünürlük: 1mV veya 4 basamak

Yük Empedansı : 50Ω (tipik)

Dalga Uzunluğu: 2 puan ila 8K puan

Kalıcı Bellek: 64M bayt

Güç Amplifikatörü Modülü (opsiyonel):

Ekran: 4 inç (480 × 320 piksel) LCD

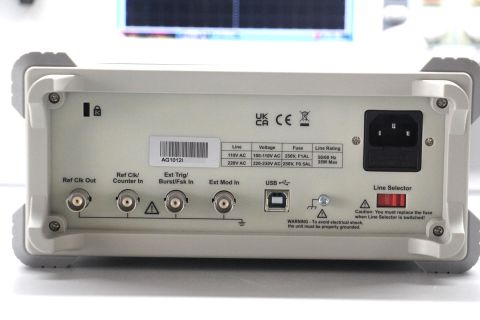

İletişim  Arayüzü: USB host ve USB cihazı, RS232 (isteğe bağlı)

Boyut (G×Y×D) : 235 × 110 × 295 (mm)

Cihaz Ağırlığı : 3.00 kg

Owon AG1012F Keyfi Fonksiyon Jeneratör 10 MHZ
Aksesuarlar:
Güç kablosu, CD-ROM, Hızlı rehber, USB kablosu, Q9
Owon AG1012F Keyfi Fonksiyon Jeneratör 10 MHZ Teknik doküman tıklayınız
Owon AG1012F Keyfi Fonksiyon Jeneratör 10 MHZ Kullanım Kılavuzu tıklayınız
