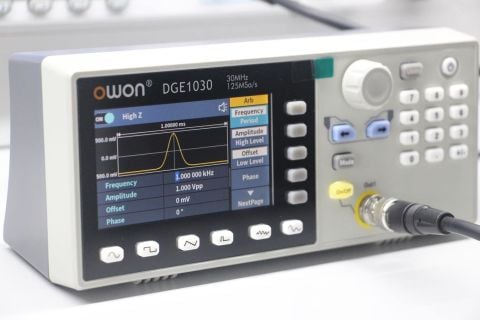

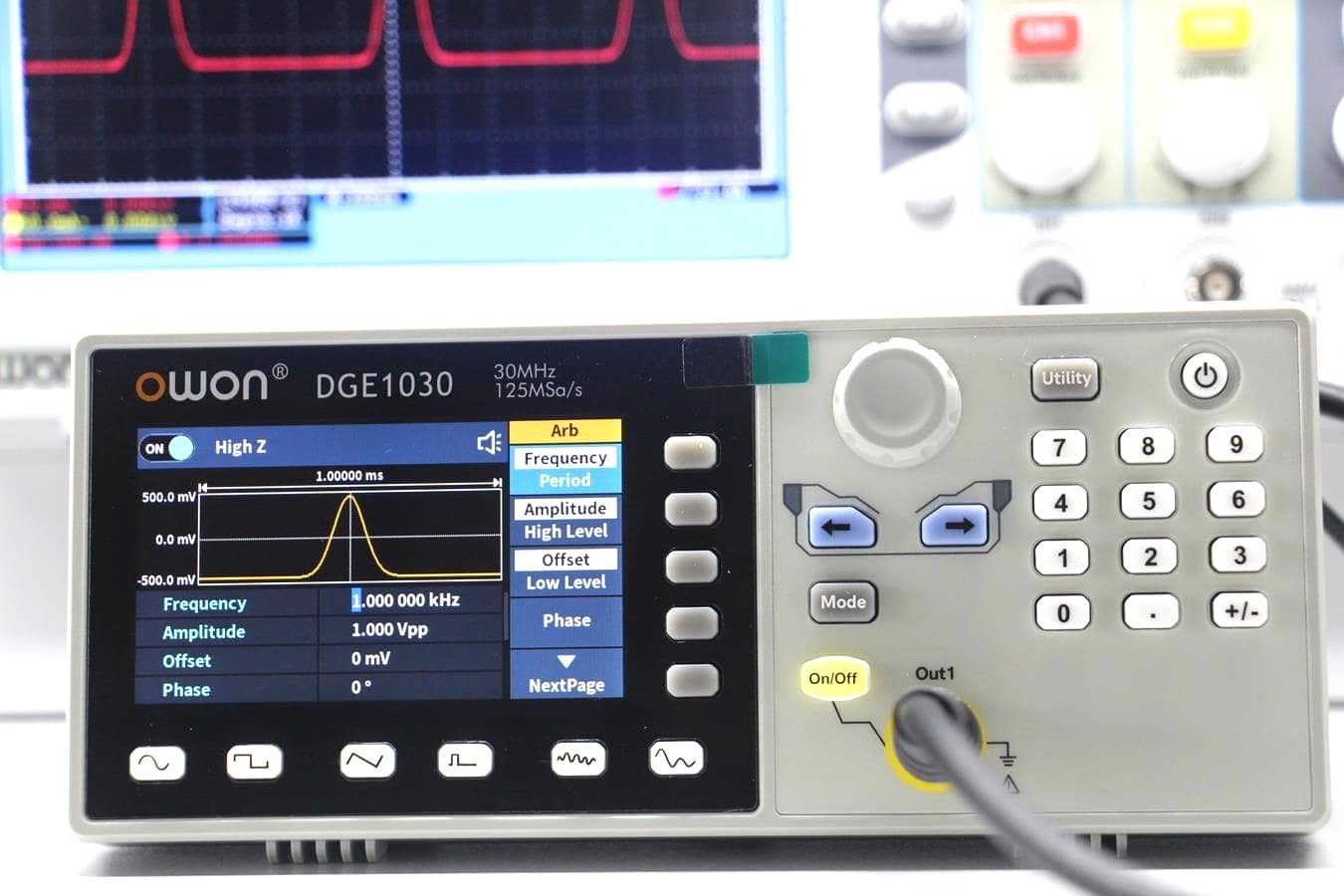

Owon DGE1030 Keyfi Fonksiyon Jeneratör 1 kanal-30 MHz
Owon DGE1030 Keyfi Fonksiyon Jeneratör 1 kanal-30 MHz
Üstün Özellikler
+ 30MHz frekans çıkışı
+125MSa/s Örnekleme hızı，Dikey çözünürlük 1μHz
+ 14 bit Dikey Çözünürlük, 8K Arb dalga biçimi uzunluğu
+ Kapsamlı dalga biçimi çıkışı: 5 temel dalga biçimi ve 150 yerleşik isteğe bağlı dalga biçimi
+ Kapsamlı modülasyon fonksiyonları: AM, FM, PM, FSK, Sweep ve Burst
+ SCPI desteklenir
+ 3,6 inç (480 × 260 piksel) LCD
Owon DGE1030 Keyfi Fonksiyon Jeneratör 1 kanal-30 MHz
Teknik Özellikler
Model: DGE1030
Kanal: 1
Frekans Çıkışı: 30MHz
Örnekleme Hızı: 125MSa/s
Dikey Çözünürlük: 14 bit
Dalga formu: Standart Dalga Biçimi sinüs, kare, darbe, rampa ve gürültü
Keyfi Dalga Biçimi: üstel yükseliş, üstel düşüş, sin(x)/x, adım dalgası ve diğerleri, toplam 150 dahili dalga formu ve kullanıcı tanımlı keyfi dalga biçimi
Owon DGE1030 Keyfi Fonksiyon Jeneratör 1 kanal-30 MHz
Frekans:
Sinüs: 1μHz - 30MHz
Kare: 1μHz - 15MHz
Darbe: 1μHz - 15MHz
Rampa: 1μHz - 1MHz
Gürültü: 20MHz (-3dB，tipik)
Keyfi Dalga Biçimi: 1μHz -10MHz
Frekans Çözünürlüğü: 1 μHz veya 7 anlamlı rakam
Frekans yaşlanma oranı: Yılda ±30 ppm
Keyfi Dalga Biçimi Uzunluğu: 2 - 8K nokta
Örnekleme Hızı: 125Ma/s
Genlik:50Ω'da 1mVpp - 20Vpp（≤10MHz）
Modülasyon: AM, FM, PM, FSK, tarama, Burst
Owon DGE1030 Keyfi Fonksiyon Jeneratör 1 kanal-30 MHz
Dahili Modülasyon Frekansı: 2 mHz - 100 kHz
Süpürme: Taşıyıcı Sinüs, dikdörtgen dalga, rampa dalgası, keyfi dalga (DC Hariç)
Burst: Dalga Şekli Sinüs dalgası, kare dalga, rampa dalgası, darbe dalgası ve
keyfi dalga (DC hariç)
Ekran: 480 x 272 çözünürlüklü 3,6 inç TFT LCD ekran

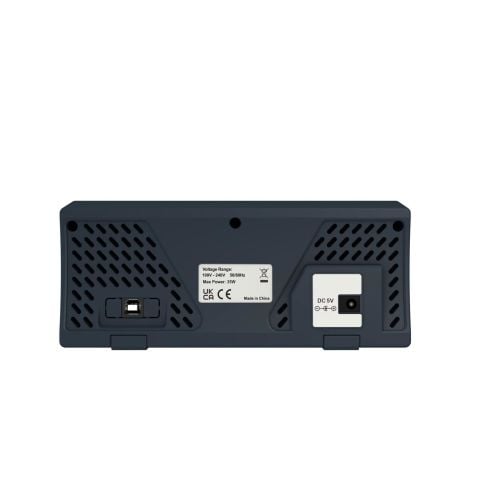

İletişim Arayüzü: USB Cihazı
Boyut (G×Y×D): 200 mm x 68,5 mm x 74,5 mm
Ağırlık (paketsiz): 0,5 kg
Owon DGE1030 Keyfi Fonksiyon Jeneratör 1 kanal-30 MHz
Güç kablosu,Hızlı rehber, USB kablosu, S9 (isteğe bağlı), BNC'den Timsah Klipsine kablo
