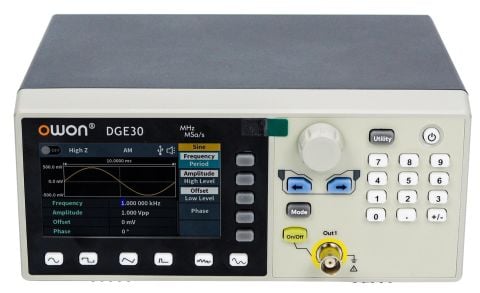

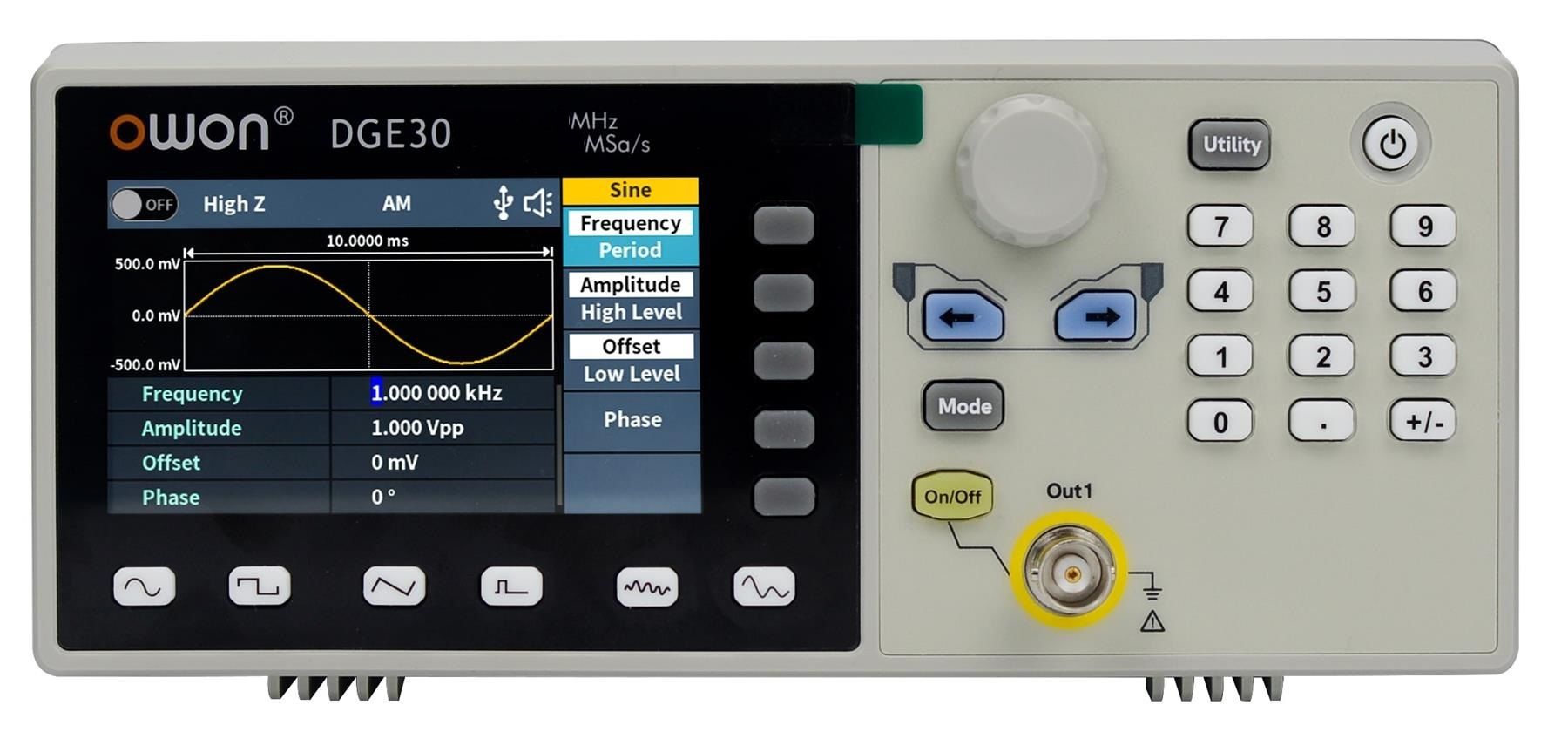

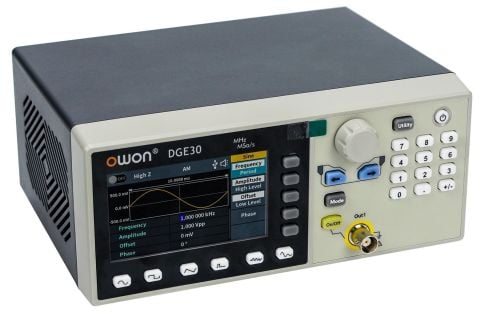

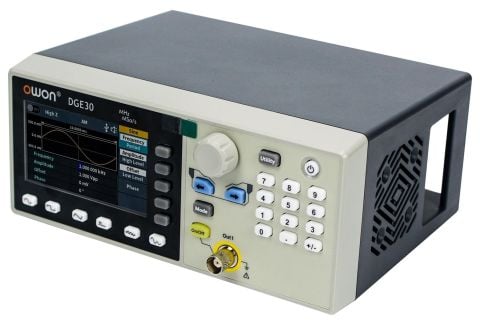

Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
DGE3031, yüksek hassasiyetli sinyal üretimi gerektiren her türlü elektronik test ve geliştirme uygulaması için tasarlanmış 1 kanallı bir fonksiyon jeneratörüdür. 30MHz’e kadar sinüs dalga çıkışı, 14 bit dikey çözünürlük ve 125MSa/s örnekleme hızı sunar. Eğitim kurumları, Ar-Ge laboratuvarları, bakım-onarım merkezleri ve haberleşme mühendisliği alanında çalışan profesyoneller tarafından güvenle kullanılabilir.
Bu cihaz; sinyal üretimi, devre karakterizasyonu, filtre testi, modülasyon analizleri ve prototip doğrulama gibi işlemlerde büyük avantaj sağlar. Zengin dalga biçimi seçenekleri, kapsamlı modülasyon türleri ve SCPI protokol desteği ile hem manuel hem de otomasyon sistemlerinde etkin bir şekilde görev alır.
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
Teknik Özellikler
Kanal sayısı: 1
Maksimum frekans çıkışı: 30MHz
Örnekleme hızı: 125MSa/s
Dikey çözünürlük: 14 bit
Frekans çözünürlüğü: 1μHz
Keyfi dalga formu uzunluğu: 2 – 100K nokta
Yük empedansı: 50Ω (tipik)
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
Dalga Biçimi ve Modülasyon
Standart dalga biçimleri: sinüs, kare, darbe, eğim (ramp), gürültü
Yerleşik keyfi dalga biçimleri: toplam 160 adet
Modülasyon türleri: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, Sweep, Burst
Frekans Aralıkları
Sinüs dalga: 1μHz – 30MHz
Kare dalga: 1μHz – 15MHz
Darbe dalga: 1μHz – 15MHz
Eğim (ramp) dalga: 1μHz – 1MHz
Keyfi dalga biçimi: 1μHz – 10MHz
Gürültü çıkışı: 20MHz (tipik, -3dB)
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
Amplitüd ve Ofset
Amplitüd (≤10Hz, 50Ω yükte): 1mVpp – 10Vpp
Amplitüd (≤60MHz, 50Ω yükte): 1mVpp – 5Vpp
DC ofset aralığı (yüksek empedans): ±(10Vpk – genlik Vpp/2)
DC ofset aralığı (50Ω): ±(5Vpk – genlik Vpp/2)
DC ofset çözünürlüğü: 1mV veya 4 hane
DC ofset doğruluğu: ±(ayarın %1’i + 1mV + genlik Vpp’in %0.5’i)
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
Frekans Sayacı
Ölçüm fonksiyonları: frekans, periyot
Frekans ölçüm aralığı: 100mHz – 200MHz
Çözünürlük: 6 hane
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz

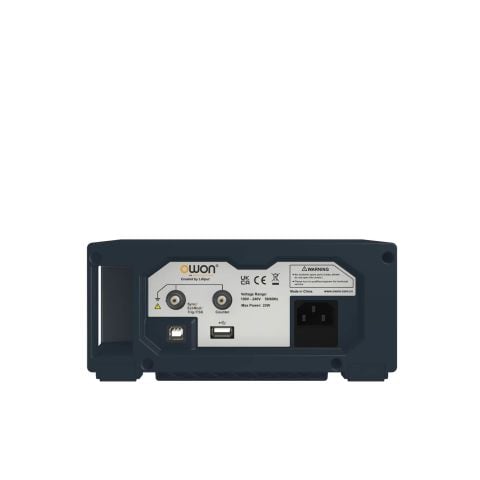

Görsel ve Bağlantı Özellikleri
Ekran: 3.6 inç LCD, 480 x 260 piksel
Harici modülasyon girişi: var
Harici tetikleme girişi: var
Harici saat giriş/çıkış: var
Bağlantı arayüzleri: USB Host, USB Device
Uzaktan kontrol: SCPI komut seti desteklenir
Fiziksel Özellikler
Boyutlar (GxYxD): 200 x 92 x 157 mm
Ağırlık: 0.8 kg
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
Kullanım Alanları
Elektronik devre testi
Sinyal işleme çalışmaları
Eğitim ve laboratuvar uygulamaları
Haberleşme sistemleri geliştirme
Ar-Ge projeleri
Owon DGE3031 Keyfi Fonksiyon Jeneratör-1 Kanal- 30MHz
Kutu İçeriği
DGE3031 sinyal jeneratörü
Güç kablosu
USB kablosu
Hızlı başlangıç kılavuzu
BNC - timsah ucu bağlantı kablosu
