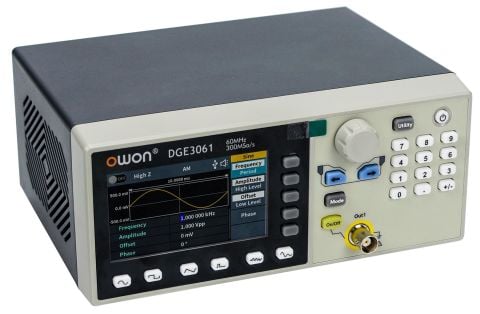

Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
DGE3061, 60MHz’e kadar sinyal üretimi yapabilen, yüksek hızlı ve yüksek çözünürlüklü bir fonksiyon jeneratörüdür. 14 bit dikey çözünürlük ve 300MSa/s örnekleme hızıyla hassas sinyaller oluşturmanıza olanak tanır. 160’tan fazla yerleşik keyfi dalga biçimi, zengin modülasyon seçenekleri ve kullanıcı dostu arayüzü sayesinde eğitim, Ar-Ge ve üretim testlerinde tercih edilen güçlü bir çözümdür.
Elektronik mühendisleri, teknik eğitmenler, haberleşme sistemleri geliştiricileri ve bakım-onarım ekipleri için ideal olan bu cihaz, otomatik test sistemlerine de SCPI komut seti üzerinden kolayca entegre edilebilir.

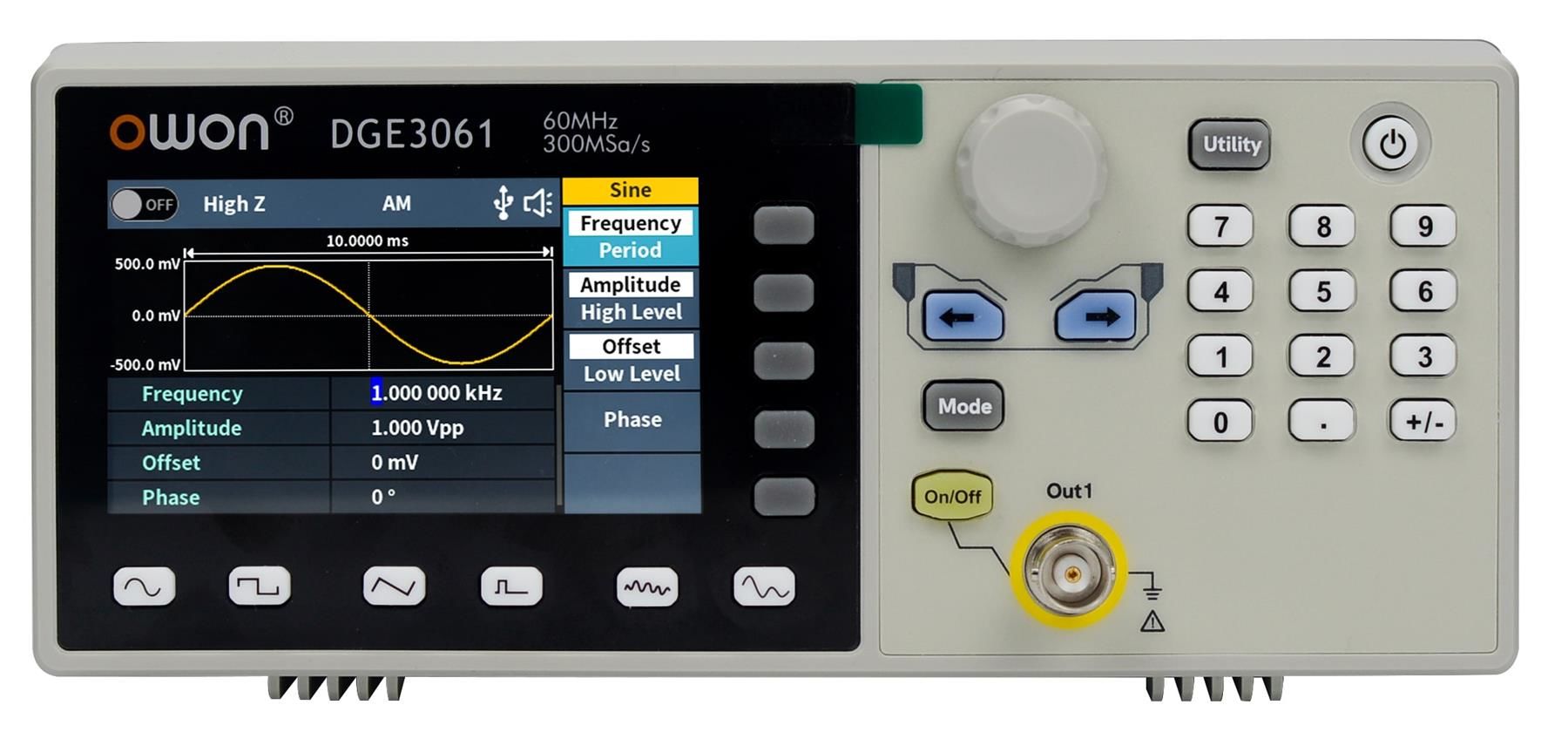

Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
Teknik Özellikler
Kanal sayısı: 1
Maksimum frekans çıkışı: 60MHz
Örnekleme hızı: 300MSa/s
Dikey çözünürlük: 14 bit
Frekans çözünürlüğü: 1μHz
Keyfi dalga formu uzunluğu: 2 – 100K nokta
Yük empedansı: 50Ω (tipik)

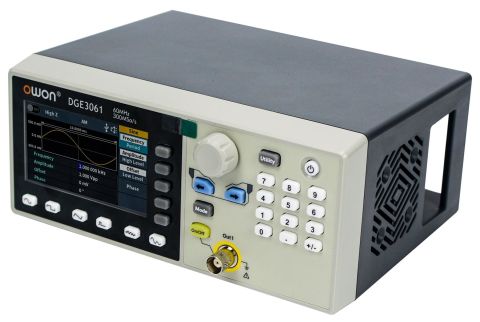

Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
Dalga Biçimi ve Modülasyon
Standart dalga biçimleri: sinüs, kare, darbe, eğim (ramp), gürültü
Yerleşik keyfi dalga biçimleri: toplam 160 adet
Modülasyon türleri: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, Sweep, Burst

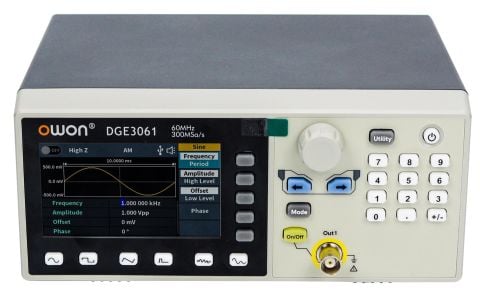

Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
Frekans Aralıkları
Sinüs dalga: 1μHz – 60MHz
Kare dalga: 1μHz – 20MHz
Darbe dalga: 1μHz – 20MHz
Eğim (ramp) dalga: 1μHz – 2MHz
Keyfi dalga biçimi: 1μHz – 10MHz
Gürültü çıkışı: 20MHz (tipik, -3dB)

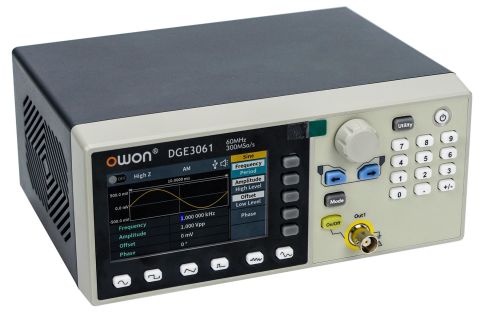

Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
Amplitüd ve Ofset
Amplitüd (≤10Hz, 50Ω yükte): 1mVpp – 10Vpp
Amplitüd (≤60MHz, 50Ω yükte): 1mVpp – 5Vpp
DC ofset aralığı (yüksek empedans): ±(10Vpk – genlik Vpp/2)
DC ofset aralığı (50Ω): ±(5Vpk – genlik Vpp/2)
DC ofset çözünürlüğü: 1mV veya 4 hane
DC ofset doğruluğu: ±(ayarın %1’i + 1mV + genlik Vpp’in %0.5’i)
Frekans Sayacı
Ölçüm fonksiyonları: frekans, periyot
Frekans ölçüm aralığı: 100mHz – 200MHz
Çözünürlük: 6 hane
Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz

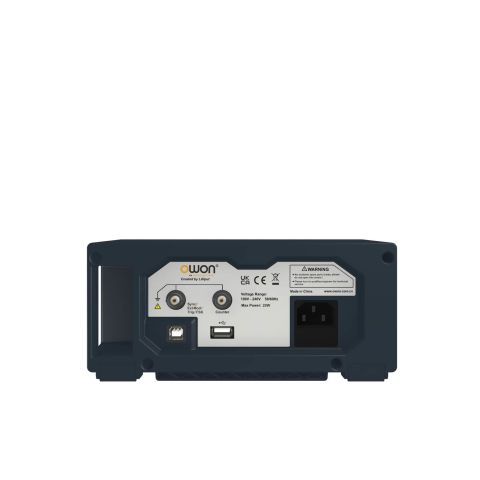

Görsel ve Bağlantı Özellikleri
Ekran: 3.6 inç LCD, 480 x 260 piksel
Harici modülasyon girişi: var
Harici tetikleme girişi: var
Harici saat giriş/çıkış: var
Bağlantı arayüzleri: USB Host, USB Device
Uzaktan kontrol: SCPI komut seti desteklenir
Fiziksel Özellikler
Boyutlar (GxYxD): 200 x 92 x 157 mm
Ağırlık: 0.8 kg
Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
Kullanım Alanları
Elektronik devre testi
Yüksek frekanslı sinyal uygulamaları
Haberleşme sistemleri geliştirme
Eğitim ve laboratuvar kullanımı
Ar-Ge ve üretim testleri
Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz
Kutu İçeriği
DGE3061 sinyal jeneratörü
Güç kablosu
USB kablosu
Hızlı başlangıç kılavuzu
BNC - timsah ucu bağlantı kablosu
Yararlı Kaynaklar:
Owon DGE3061 Keyfi Fonksiyon Jeneratör-1 Kanal- 60MHz Teknik Doküman tıklayınız
