Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz

Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz

+ Osiloskop + multimetre + dalga formu üreteci, hepsi bir arada çok işlevli cihaz

+ Maksimum 40 MHz bant genişliği ve 250 MSa/s’ye kadar gerçek zamanlı örnekleme hızı

+ 24.000 sayımlık ekran, gerilim, akım, direnç, kapasitans, diyot ve süreklilik testi desteği

+ Maksimum dalga formu çıkış frekansı: 100 kHz

+ Sinüs dalgası, kare dalga, testere dişi dalga ve darbe dalgası çıkışlarını destekler

+ 3,5 inç yüksek çözünürlüklü, yüksek kontrastlı renkli LCD ekran, dış mekan kullanımı için uygundur

+ USB Type-C arayüzü, power bank desteği ve PC yazılım bağlantısı

+ SCPI desteği ile ikincil geliştirmeye uygun

Teknik Özellikler

Model: HDS241

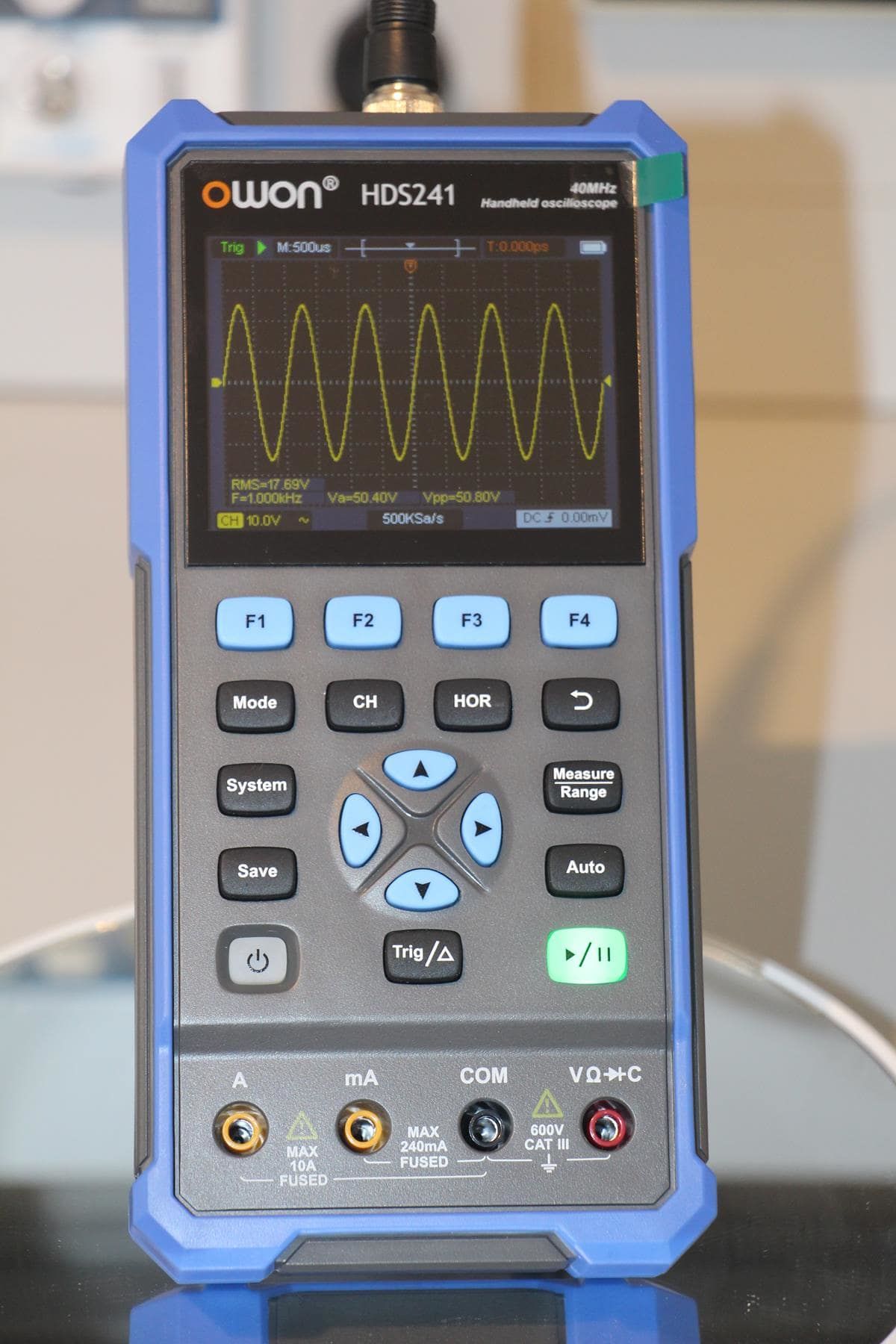

Osiloskop Özellikleri

Bant Genişliği: 40MHz

Kanal Sayısı: 1

Örnekleme Hızı: 250MSa/s

Örnekleme Yöntemi: Örnekleme, tepe algılama

Kayıt Uzunluğu: 4K veya 8K

Ekran: 3,5 inç LCD

Dalga Formu Yenileme Hızı: 10.000 wfms/s

Giriş Bağlantı Türü: DC, AC, GND

Prob Zayıflatma: 1X, 10X, 100X, 1000X, 10000X

Maksimum Giriş Voltajı: 400V (DC+AC, PK-PK)

Taramalı Hız Aralığı (s/div): 5ns/div - 1000s/div (1-2-5 adımlarıyla)

Hassasiyet (Volt/div) Aralığı: 10mV/div - 10V/div

Tetikleme Türü: Kenar (Edge)

Otomatik Ölçüm: Periyot, Frekans, Ortalama, PK-PK, Maksimum, Minimum, Genlik, RMS

İmleç Ölçümü: ΔV, ΔT

Bağlantı Arayüzü: USB Type-C

Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz

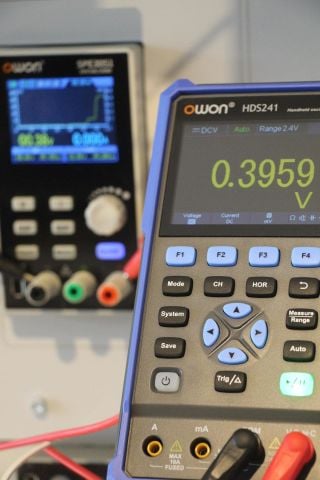

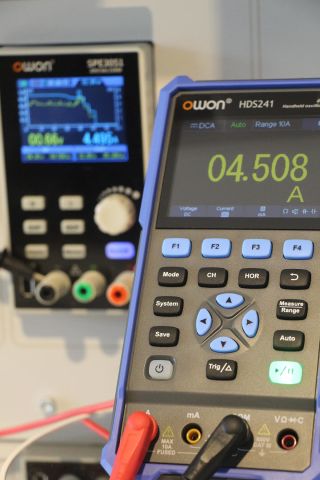

Multimetre Özellikleri

Dijital Ekran: 24.000 okuma

Ölçüm Türleri: Gerilim, Akım, Direnç, Kapasitans, Süreklilik, Diyot testi

Maksimum Giriş Voltajı:
AC: 750V
DC: 1000V

Maksimum Giriş Akımı:
AC: 10A
DC: 10A

Diyot Testi: 0-2V

Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz

Süreklilik Testi: <50Ω

Otomatik Aralık: Var

Gerçek RMS (TRMS): Var

Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz

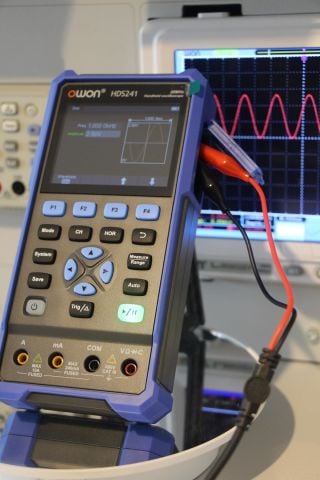

Dalga Formu Üreteci Özellikleri

Çıkış Frekansı:

Sinüs, Kare, Testere Dişi: 10Hz - 100kHz (1-2-5 adımlarıyla)

Darbe: 10Hz - 10kHz (1-2-5 adımlarıyla)

Genlik: 1Vpp veya 2.5Vpp

Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz

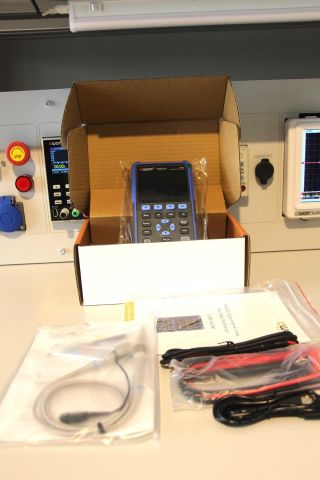

Aksesuarlar:

Hızlı rehber, Osiloskop probu(1 adet), Multimetre probu(1 çift), USB kablosu, Prob ayar tornavidası

Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz

Yararlı Kaynaklar:

Owon HDS241 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-40MHz Teknik Doküman tıklayınız
