Osiloskop + multimetre + dalga formu üreteci, hepsi bir arada çok işlevli cihaz
Maksimum 70 MHz bant genişliği ve 250 MSa/s’ye kadar gerçek zamanlı örnekleme hızı
24.000 sayımlık ekran, gerilim, akım, direnç, kapasitans, diyot ve süreklilik testi desteği
Maksimum dalga formu çıkış frekansı: 100 kHz
Sinüs dalgası, kare dalga, testere dişi dalga ve darbe dalgası çıkışlarını destekler
3,5 inç yüksek çözünürlüklü, yüksek kontrastlı renkli LCD ekran, dış mekan kullanımı için uygundur
USB Type-C arayüzü, power bank desteği ve PC yazılım bağlantısı
SCPI desteği ile ikincil geliştirmeye uygun
Teknik Özellikler
Model: HDS271

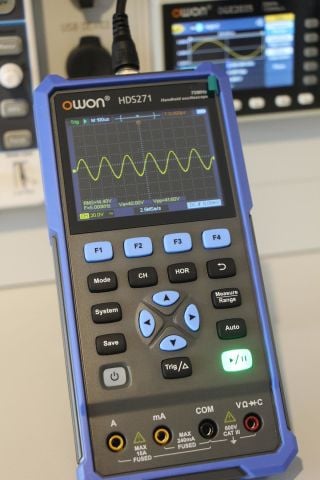

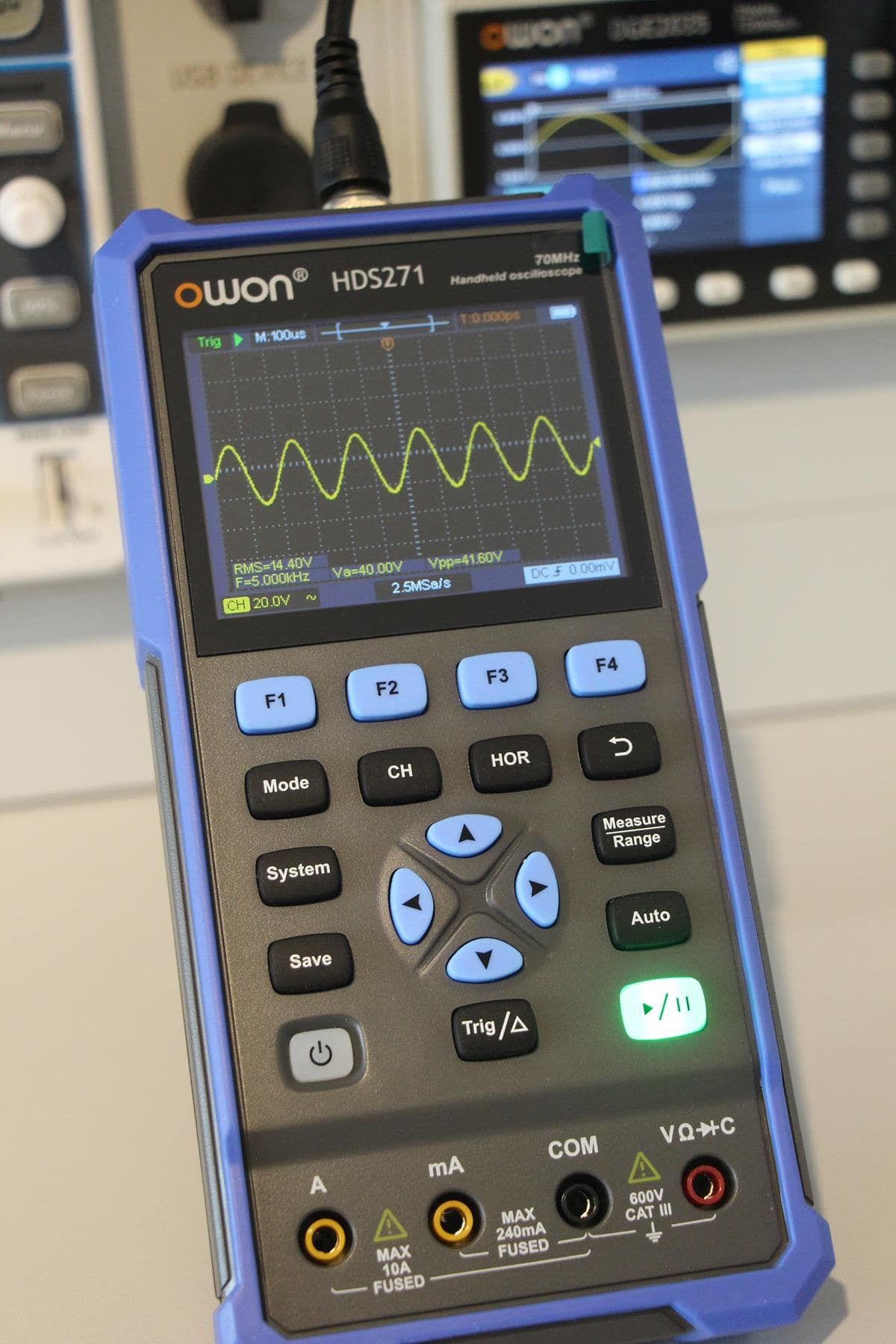

Osiloskop Özellikleri
Bant Genişliği: 70MHz
Kanal Sayısı: 1
Örnekleme Hızı: 250MSa/s
Örnekleme Yöntemi: Örnekleme, tepe algılama
Kayıt Uzunluğu: 4K veya 8K
Ekran: 3,5 inç LCD
Dalga Formu Yenileme Hızı: 10.000 wfms/s
Giriş Bağlantı Türü: DC, AC, GND
Prob Zayıflatma: 1X, 10X, 100X, 1000X, 10000X
Maksimum Giriş Voltajı: 400V (DC+AC, PK-PK)
Taramalı Hız Aralığı (s/div): 5ns/div - 1000s/div (1-2-5 adımlarıyla)
Hassasiyet (Volt/div) Aralığı: 10mV/div - 10V/div
Tetikleme Türü: Kenar (Edge)
Otomatik Ölçüm: Periyot, Frekans, Ortalama, PK-PK, Maksimum, Minimum, Genlik, RMS
İmleç Ölçümü: ΔV, ΔT
Bağlantı Arayüzü: USB Type-C
Owon HDS271 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-70MHz

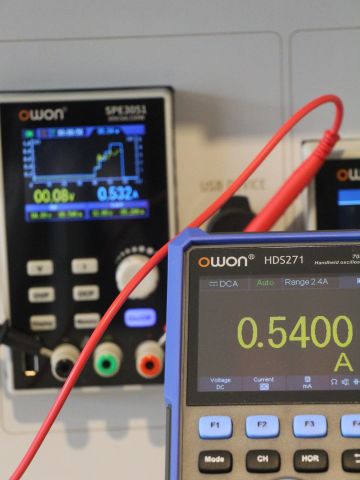

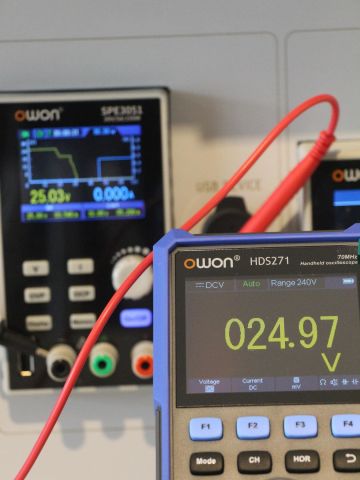

Multimetre Özellikleri
Dijital Ekran: 24.000 okuma
Ölçüm Türleri: Gerilim, Akım, Direnç, Kapasitans, Süreklilik, Diyot testi
Maksimum Giriş Voltajı:
AC: 750V
DC: 1000V
Maksimum Giriş Akımı:
AC: 10A
DC: 10A
Diyot Testi: 0-2V
Owon HDS271 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-70MHz
Süreklilik Testi: <50Ω
Otomatik Aralık: Var
Gerçek RMS (TRMS): Var
Owon HDS271 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-70MHz

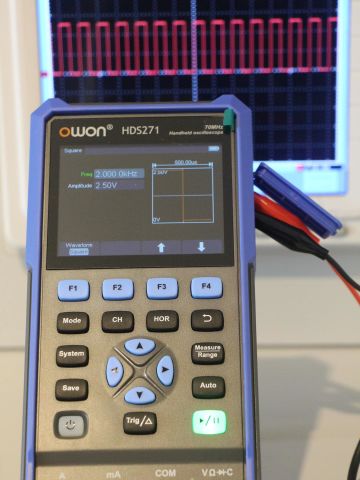

Dalga Formu Üreteci Özellikleri
Çıkış Frekansı:
Sinüs, Kare, Testere Dişi: 10Hz - 100kHz (1-2-5 adımlarıyla)
Darbe: 10Hz - 10kHz (1-2-5 adımlarıyla)
Genlik: 1Vpp veya 2.5Vpp
Owon HDS271 Osiloskop+Multimetre+Fonk-Jenerator-1Ch-70MHz

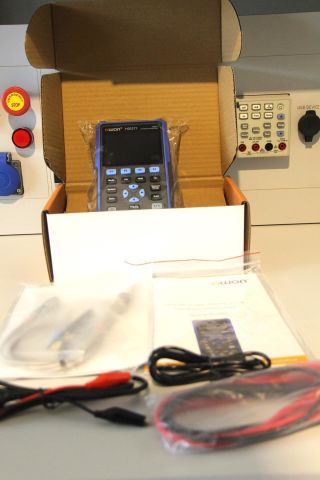

Aksesuarlar:
Hızlı rehber, Osiloskop probu(1 adet), Multimetre probu(1 çift), USB kablosu, Prob ayar tornavidası
