Owon HDS307S 70 MHz El Tipi Osiloskop Mult-30MHz-FonkJen
Owon HDS307S 70 MHz El Tipi Osiloskop Mult-30MHz-FonkJen
Üstün Özellikler
+ Osiloskop + multimetre + dalga biçimi üreteci, çok işlevli bir arada
+ Dış mekan kullanımına uygun 3,5 inç yüksek çözünürlüklü, yüksek kontrastlı renkli LCD ekran
+ 18650 lityum pil
+ USB Tip-C arayüzü, Power bank kullanımına uygun. PC yazılım bağlantısını destekler
+ Kendi kendine kalibrasyon fonksiyonu
+ SCPI destekli
Owon HDS307S 70 MHz El Tipi Osiloskop Mult-30MHz-FonkJen

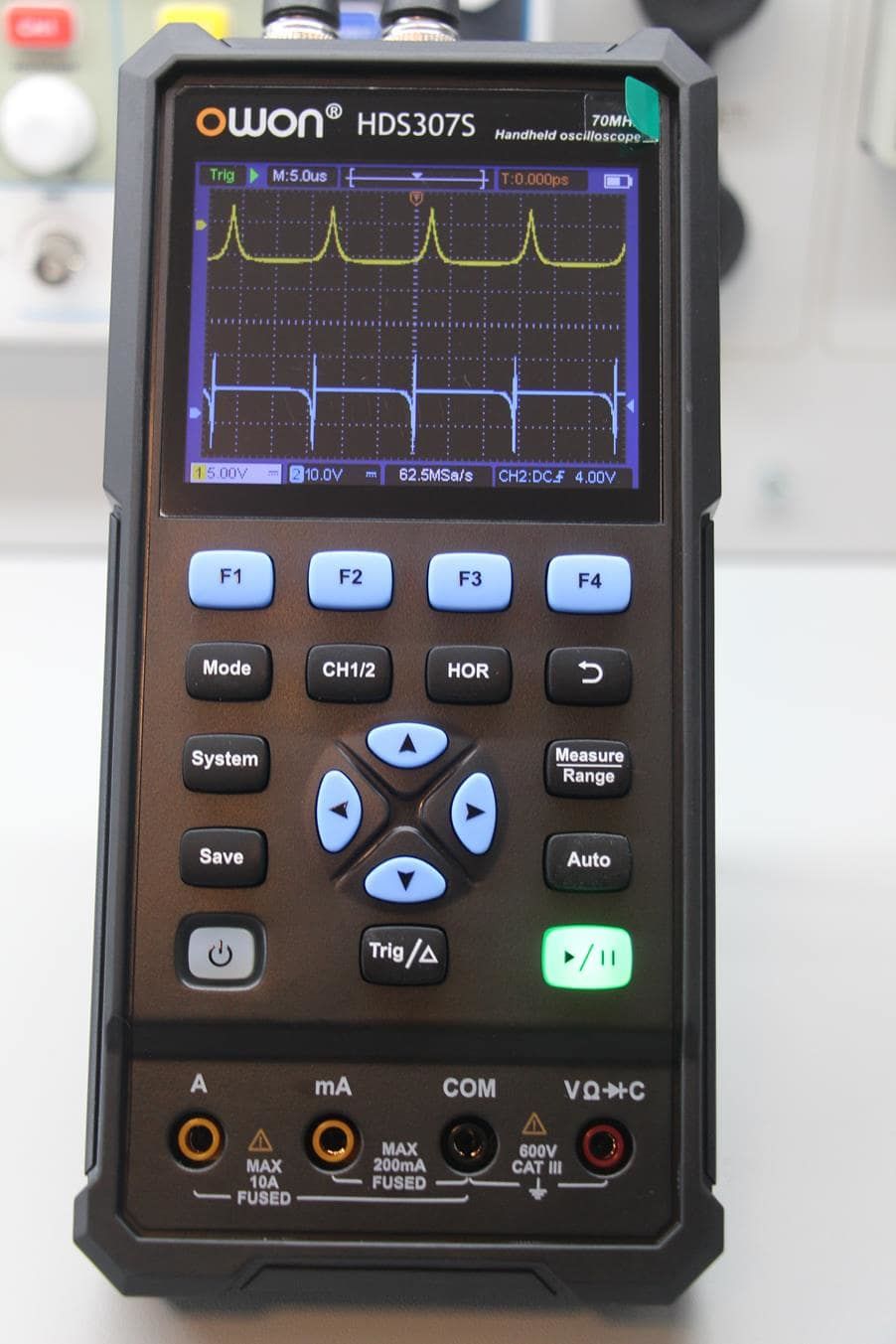

Osiloskop Teknik Özellikler
Modeli: HDS307S
Bant genişliği:70MHz
Kanal:2+1(sinyal üreteci)
Örnekleme :250MS/sn
Edinme modeli: Örnek, Tepe tespiti
Kayıt uzunluğu:8K
Ekran:3,5 inç LCD
Dalga biçimi yenileme hızı:10000 wfrms/s

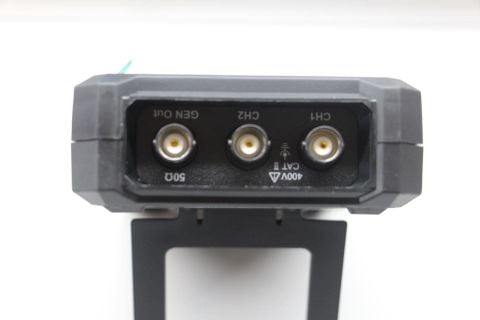

Giriş bağlantısı: DC, AC, Toprak
Giriş empedansı:1 MΩ±%2, 16 pF±10 pF'ye paralel
Prob zayıflaması:1X,10X,100X,1000X,10000X
Maks. Giriş gerilimi:400V (DC+AC, PK - PK)
Bant genişliği sınırı(tipik):20MHz / Tam bant genişliği
Yükselme süresi (girişte, Tipik):≤ 5ns
İletişim arayüzü:USB Tip-C

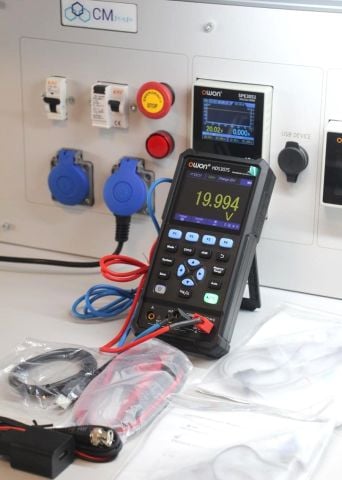

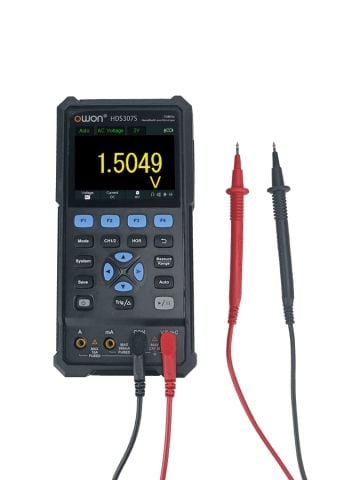

Multimetre Teknik Özellikler
Tam ölçekli okuma:4 1/2 dijital (maks. 20000 sayım)
Test Modları: Gerilim, Akım, Direnç, Kapasite, Diyot, Süreklilik
Maksimum Giriş Gerilimi:AC 750V, DC 1000V
Maksimum Giriş Akımı:DC: 10A AC: 10A
Diyot Testi:0-2V

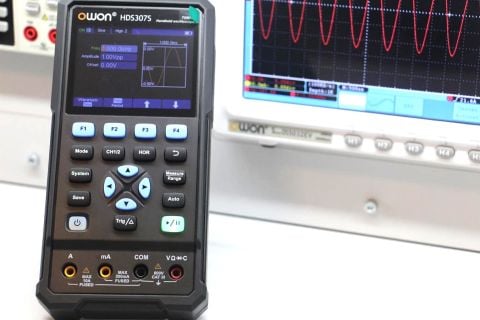

Fonksiyon Jeneratör Teknik Özellikler
Frekans Çıkışı:
Sinüs: 0.1Hz~30MHz
Kare: 0.1Hz~6MHz
Rampa: 0.1Hz~1MHz
Darbe:0.1Hz~5MHz
Keyfi Dalga Formu: 0.1Hz~5MHz
Örnekleme oranı:125MSa/s
Kanal:1
Genlik:20mVpp-5Vpp（yüksek empedans），10mVpp-2.5Vpp (50Ω)
Dalga biçimi uzunluğu:8K
Dikey çözünürlük:14 bit
Yük empedansı:1MΩ/50Ω
Owon HDS307S 70 MHz El Tipi Osiloskop Mult-30MHz-FonkJen
Aksesuarlar:
Hızlı rehber, USB kablosu, Osiloskop Probu(1 çift), Prob Ayar tornavidası, Multimetre probu
Yararlı Kaynaklar:
Owon HDS307S 70 MHz El Tipi Osiloskop Mult-30MHz-FonkJen Teknik Döküman tıklayınız
Owon HDS307S 70 MHz El Tipi Osiloskop Mult-30MHz-FonkJen Kullanım Kılavuzu tıklayınız
