Owon HDS310S 100 MHz El Tipi Osiloskop Mult-30MHz-FonkJen

Owon HDS310S 100 MHz El Tipi Osiloskop Mult-30MHz-FonkJen

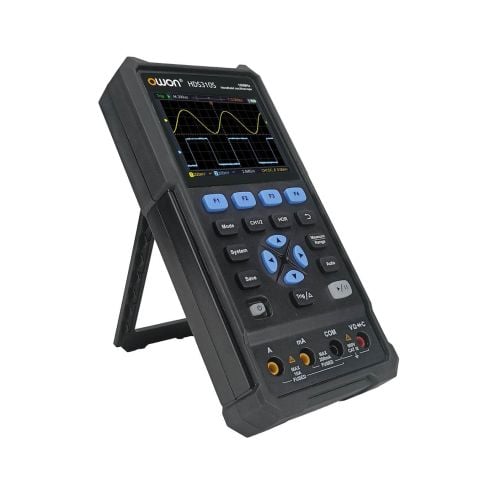

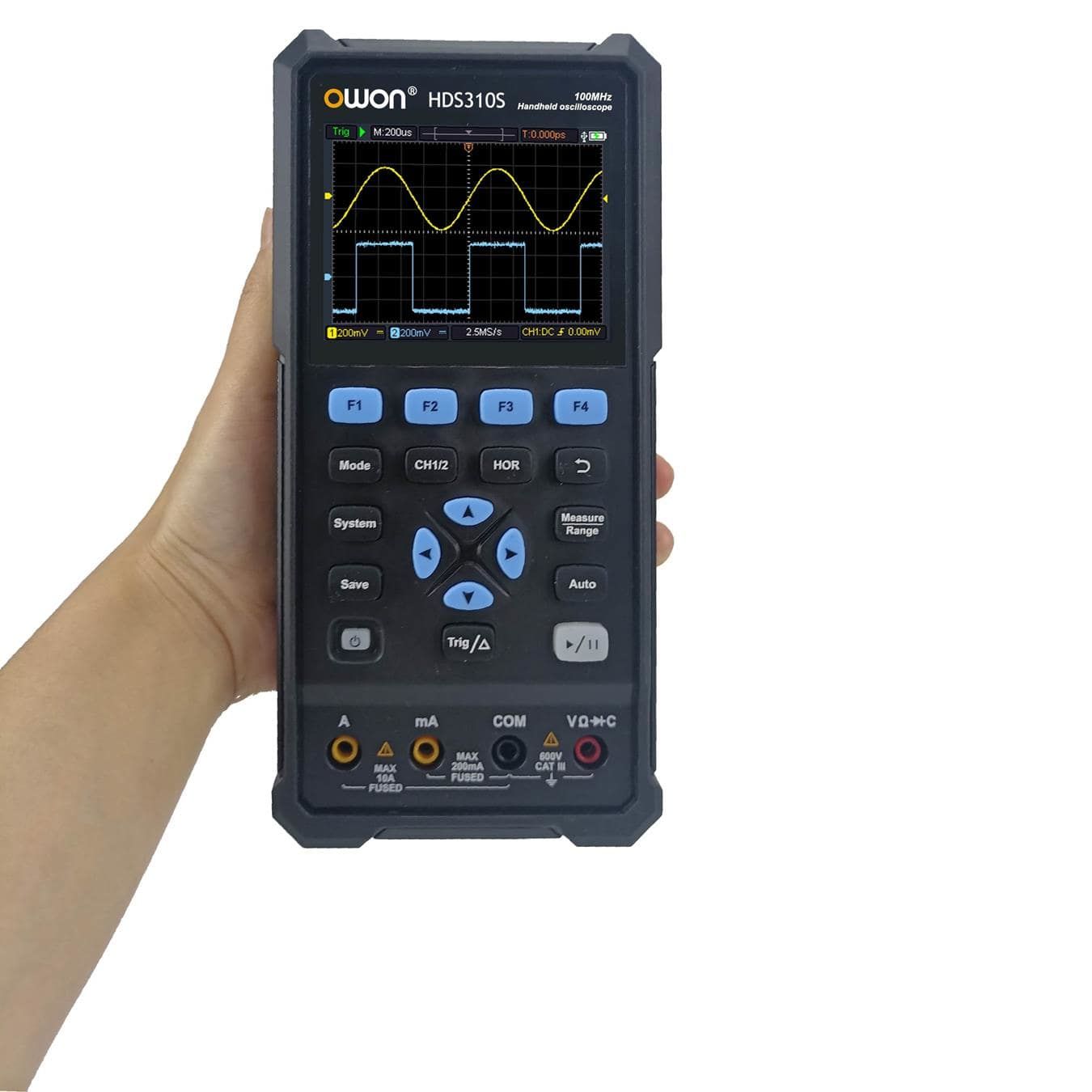

Owon HDS310S, sahada ve laboratuvar ortamında ihtiyaç duyulan üç temel ölçüm fonksiyonunu bir araya getirir: osiloskop, multimetre ve fonksiyon jeneratörü. Kompakt ve taşınabilir yapısı, batarya desteği, USB Type-C bağlantısı ve 3,5 inç LCD ekranı ile hem teknik servis hem de eğitim alanında yüksek verimlilik sağlar.

Owon HDS310S 100 MHz El Tipi Osiloskop Mult-30MHz-FonkJen
 Osiloskop Özellikleri

Model: HDS310S
Bant Genişliği: 100 MHz

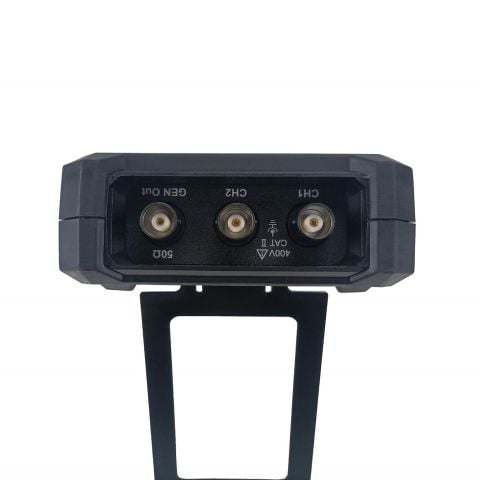

Kanal Sayısı: 2 + 1 (fonksiyon jeneratör çıkışı)
Örnekleme Hızı: 500 MSa/s
Edinme Modu: Örnekleme, Tepe Algılama
Kayıt Uzunluğu: 8K
Dalgaformu Yenileme Hızı: 10.000 wfms/s
Ekran: 3.5 inç yüksek kontrastlı renkli LCD
Giriş Kuplajı: DC, AC, Toprak
Giriş Empedansı: 1 MΩ ±2%, paralel 16 pF ±10 pF
Prob Zayıflatma Faktörü: 1X, 10X, 100X, 1000X, 10000X
Maksimum Giriş Gerilimi: 400 V (DC+AC, pk-pk, 1MΩ giriş)
Bant Genişliği Sınırı: 20 MHz (opsiyonel)
Yükselme Süresi (Tipik): ≤3.5 ns
İletişim Arayüzü: USB Type-C
Kalibrasyon: Kendi kendine otomatik kalibrasyon
SCPI Desteği: Var

Owon HDS310S 100 MHz El Tipi Osiloskop Mult-30MHz-FonkJen
 Multimetre Özellikleri

Görüntüleme: 4 ½ dijit, maksimum 20.000 sayım
Test Fonksiyonları: Gerilim, Akım, Direnç, Kapasitans, Diyot, Süreklilik
Maksimum Giriş Gerilimi: AC 750 V / DC 1000 V
Maksimum Giriş Akımı: AC / DC 10 A
Diyot Testi: 0 – 2 V

Owon HDS310S 100 MHz El Tipi Osiloskop Mult-30MHz-FonkJen
 Fonksiyon Jeneratör Özellikleri

Çıkış Frekans Aralıkları:
Sinüs: 0.1 Hz – 30 MHz
Kare: 0.1 Hz – 6 MHz
Rampa: 0.1 Hz – 1 MHz
Darbe: 0.1 Hz – 5 MHz
Keyfi Dalga Formu: 0.1 Hz – 5 MHz

Örnekleme Hızı: 125 MSa/s
Kanal: 1
Genlik: 20 mVpp – 5 Vpp (yüksek empedans), 10 mVpp – 2.5 Vpp (50 Ω)
Dalgaformu Uzunluğu: 8K
Dikey Çözünürlük: 14 bit
Yük Empedansı: 1 MΩ / 50 Ω

Owon HDS310S 100 MHz El Tipi Osiloskop Mult-30MHz-FonkJen

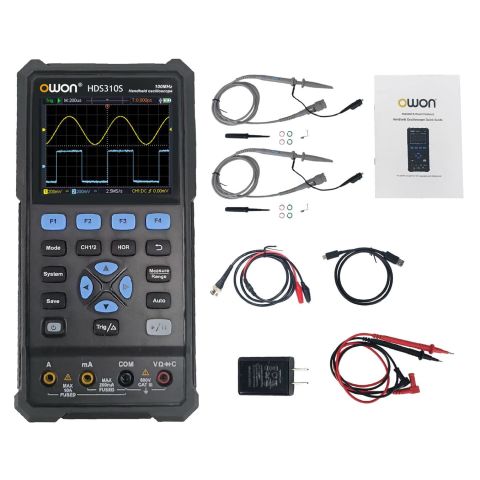

 Kutu İçeriği

Osiloskop Probu (1 çift)
Multimetre Probu
USB Kablosu
Prob Ayar Tornavidası
Hızlı Başlangıç Kılavuzu
