Owon OC5010 Akım Probu AC/DC 0.05A - 100A

Owon OC5010 Akım Probu AC/DC  0.05A - 100A

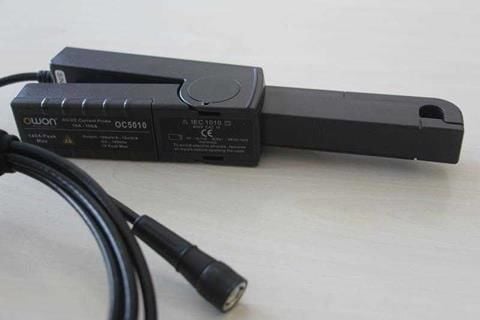

C5010 AC/DC akımı ölçmek için hall efekt teknolojisini kullanan bir akım klamp probudur

BNC konnektör ile herhangi bir test cihazı ile geniş bir alanda 1 MΩ <100PF empedans ile kullanılabilir

Prob ve test edilen cihaz arasında galvanik izolasyon vardır. Böylece düşük giriş empedansı ile devreyi kesmeden akım yolu üzerinde herhangi bir yere yerleştirilebilir

Owon OC5010 Akım Probu AC/DC  0.05A - 100A

Farklı empedanslara uygun akım probu için otomatik sıfır konumu

 Akım probu için farklı ortamlara uyması için otomatik sıfır konumu

 0,05A den 100A aralığında ölçüm hatası %3 ±5 Mv
Geniş aralıkta doğru ölçüm

Owon OC5010 Akım Probu AC/DC  0.05A - 100A
Teknik Özellikler:
Geniş ölçüm aralığı: 0.05A - 10A/ 1A - 100A

Dönüşüm oranı: 100mV/A  | 10mV/A

Band genişliği: DC ~ 100KHz

Çıkış sinyal hatası:
100mV/A de :3%±5mV
10mV/A de:
500mA-10A peak:4% ± 500 µV
10A-100A peak:100A max.15%

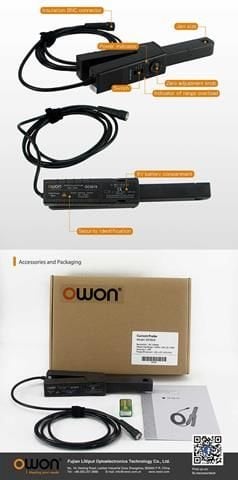

Çene boyutu: 11.8mm (Max)

BNC konnektör, genellikle birçok osiloskop tipine uygundur.

Sıfır ayar düğmesi: manyetiklik giderme ve sıfır ayarlama

Owon OC5010 Akım Probu AC/DC  0.05A - 100A ölçümü için hall effect teknolojisini kullanır

Owon OC5010 Akım Probu AC/DC  0.05A - 100A Teknik Doküman tıklayınız
