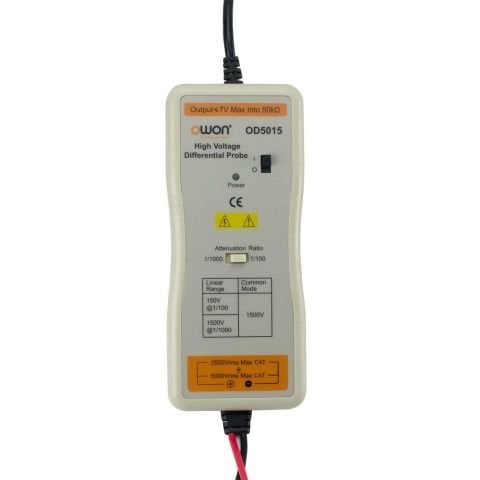

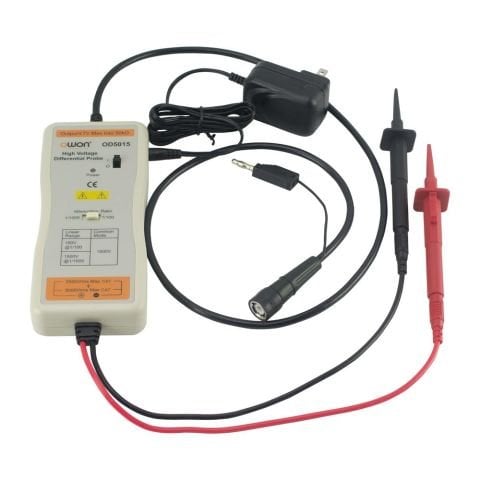

Owon OD5015 Diferansiyel Prob 1500V

Owon OD5015 Diferansiyel Prob 1500V

Ürün Tanıtımı

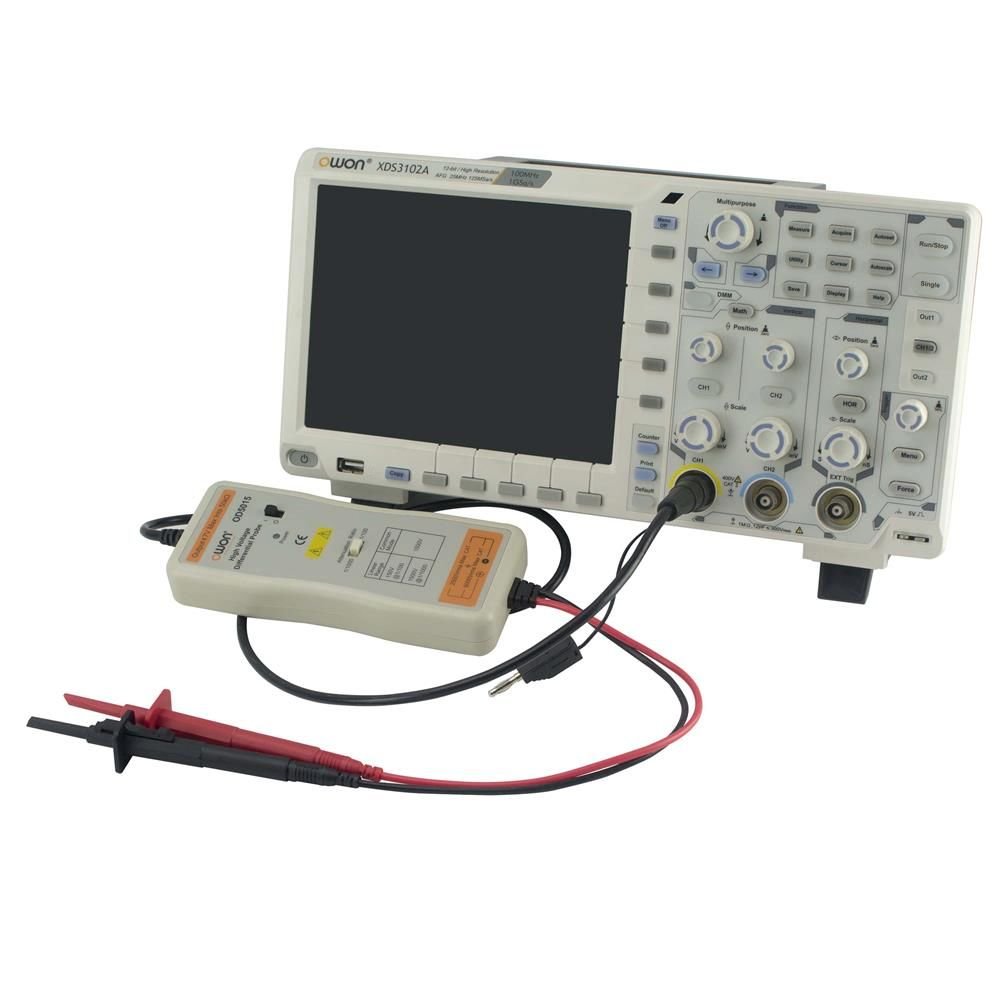

Owon OD5015, yüksek voltajlı ve topraktan bağımsız (floating) ölçümler için geliştirilmiş bir diferansiyel probdur. 100 MHz bant genişliği, yüksek doğruluk ve 1500V'a kadar diferansiyel ölçüm kapasitesiyle osiloskop kullanıcıları için güvenli ve hassas bir çözümdür. Ortak mod bastırma oranı (CMRR) ile gürültüyü en aza indirir ve izolasyonlu ölçüm avantajı sunar.

Owon OD5015 Diferansiyel Prob 1500V
Kullanım Alanları
Güç elektroniği devre analizleri
SMPS (Anahtarlamalı güç kaynakları) testleri
Invertör, motor sürücü sistemleri
Topraksız sistemlerde hassas sinyal ölçümleri
Yüksek voltaj farkı içeren sinyal testleri

Owon OD5015 Diferansiyel Prob 1500V
Teknik Özellikler
Bant Genişliği: 100 MHz
Maksimum Giriş Diferansiyel Voltajı:
1500V (1:1000), 150V (1:100)
Doğruluk: ±%1
Giriş Empedansı: 4 MΩ / 2 pF
Çıkış Voltajı: 7V
Ofset: < ±5 mV
Güç Gereksinimi: 6V DC / 300mA

Owon OD5015 Diferansiyel Prob 1500V
Fiziksel Özellikler
BNC Kablosu Uzunluğu: 90 cm

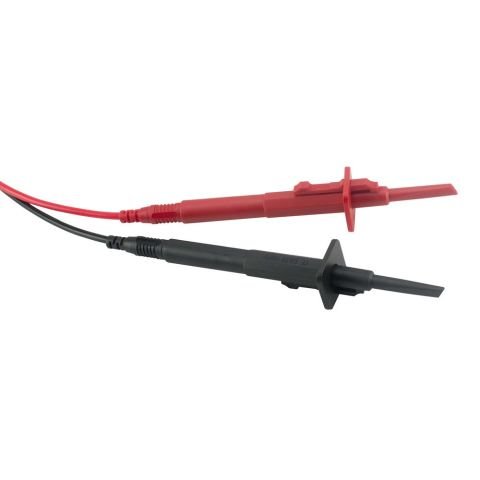

Giriş Kabloları Uzunluğu: 60 cm
Boyutlar: 169 × 69 × 26 mm
Ağırlık: 500 g

Yardımcı Kaynaklar:
Owon OD5015 Diferansiyel Prob 1500V Teknik Doküman tıklayınız
