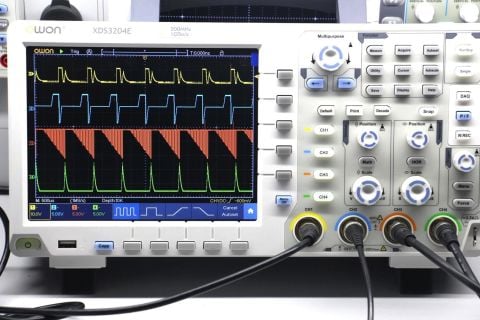

Owon XDS3204E, 4 kanal desteği, 200 MHz bant genişliği ve 1 GS/s örnekleme hızı ile ileri seviye ölçüm ve analiz uygulamaları için optimize edilmiş, yüksek performanslı bir dijital osiloskoptur. 8 inç çoklu dokunmatik ekranı ve 70.000 wfms/s dalgaform yenileme hızı ile hızlı, doğru ve kullanıcı dostu bir deneyim sunar.

Owon XDS3204E Osiloskop 200 MHZ 4 kanal 8'' DokEkr-Decode
Osiloskop Özellikleri

Kanal Sayısı: 4
Bant Genişliği: 200 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s (Her kanal için 500 MS/s)
Dikey Çözünürlük: 8 bit
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: Maksimum 70,000 wfms/s
Zaman Tabanı Aralığı: 1 ns/div – 1000 s/div, 1-2-5 adımlarla
Dikey Hassasiyet: 1 mV/div – 10 V/div
Giriş Kuplajı: DC, AC, GND
Zamanlama Doğruluğu: ±2.5 ppm

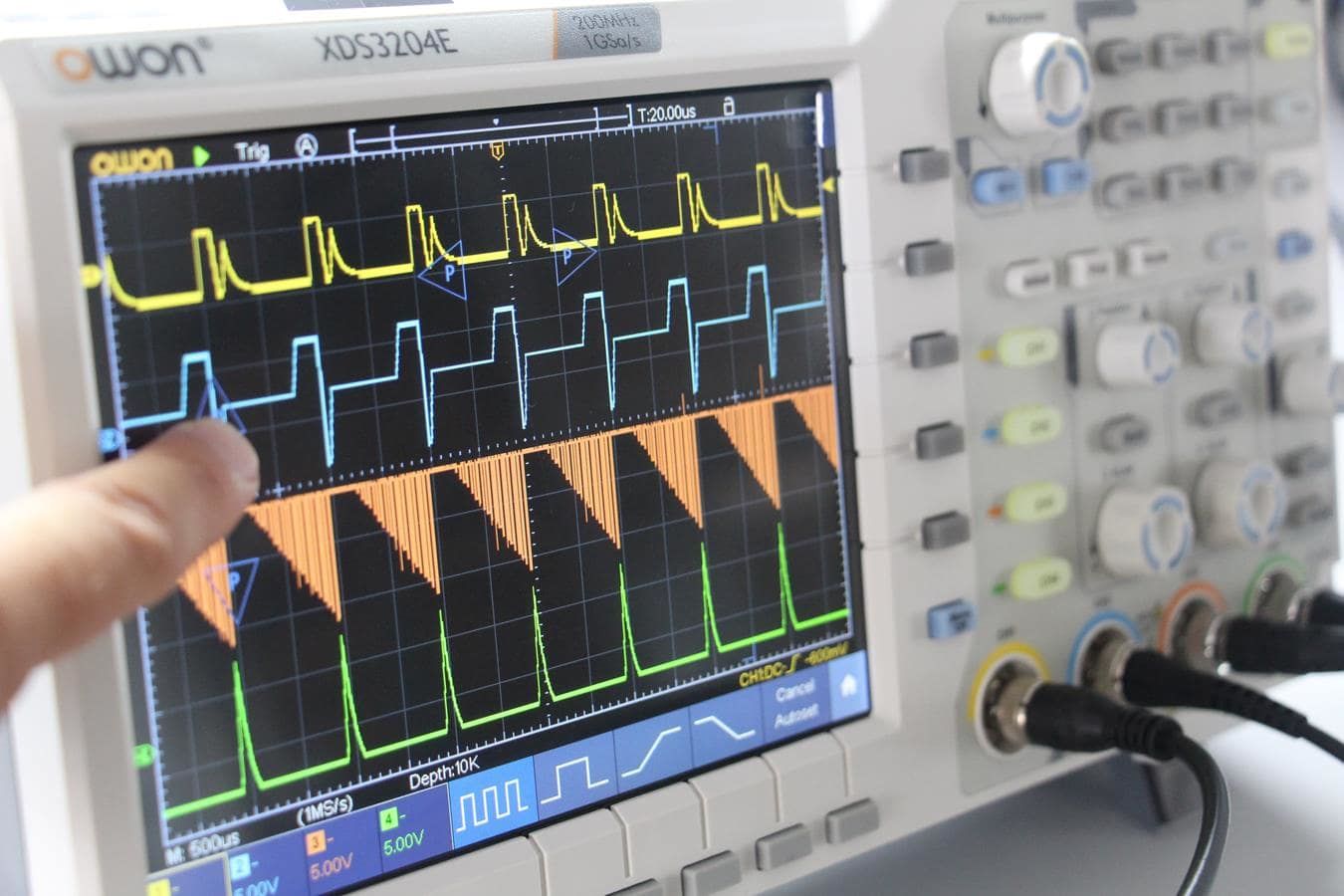

Ekran: 8 inç renkli LCD, 800 x 600 piksel, kapasitif dokunmatik
Frekans Sayacı: Mevcut
Interpolasyon: sin(x)/x

Owon XDS3204E Osiloskop 200 MHZ 4 kanal 8'' DokEkr-Decode
Tetikleme ve Ölçüm Özellikleri

Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, I2C, SPI, RS232, CAN
Protokol Çözümleme (Dahili): I2C, SPI, RS232, CAN
Matematiksel İşlemler: +, –, ×, ÷, FFT, integral, türev, karekök, kullanıcı tanımlı fonksiyon
Otomatik Ölçümler: Vpp, Vrms, Vavg, Frekans, Periyot, Rise/Fall Time, Delay, Phase, Duty Cycle, Pulse Count ve daha fazlası
Waveform Depolama: 100 dalgaformu

Owon XDS3204E Osiloskop 200 MHZ 4 kanal 8'' DokEkr-Decode

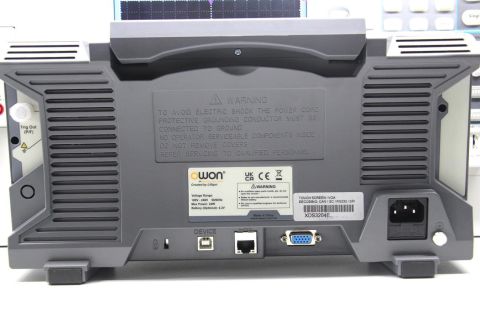

İletişim ve Uzaktan Erişim

USB: USB Host & Device
LAN: Ethernet bağlantı noktası
Trig Out: Pass/Fail tetikleme çıkışı
VGA: Harici monitör desteği (opsiyonel)
PictBridge: Yazıcı desteği
Uzaktan Kontrol: SCPI ve LabVIEW destekli

Owon XDS3204E Osiloskop 200 MHZ 4 kanal 8'' DokEkr-Decode
Güç ve Fiziksel Özellikler

Güç Girişi: 100 V – 240 V AC, 50/60 Hz, CAT II
Sigorta: 2A, T sınıfı, 250V
Boyutlar (G x Y x D): 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg

Opsiyonel Özellikler ve Modüller

Batarya Modülü: 3.7V, 13200 mAh taşınabilir pil desteği
WiFi Modülü: Kablosuz bağlantı desteği
AWG (Keyfi Dalgaform Jeneratörü): 1 kanal
DMM (Dijital Multimetre): Ek ölçüm fonksiyonları
VGA + AV Port: Genişletilmiş görüntü aktarımı
Ek Aksesuarlar: Yumuşak taşıma çantası, Q9 kablosu, kapasitans modülü

Owon XDS3204E Osiloskop 200 MHZ 4 kanal 8'' DokEkr-Decode
Kutu İçeriği

Güç Kablosu
USB Kablosu
4 Adet Osiloskop Probu
Prob Ayar Aracı
CD-ROM
Hızlı Başlangıç Kılavuzu
