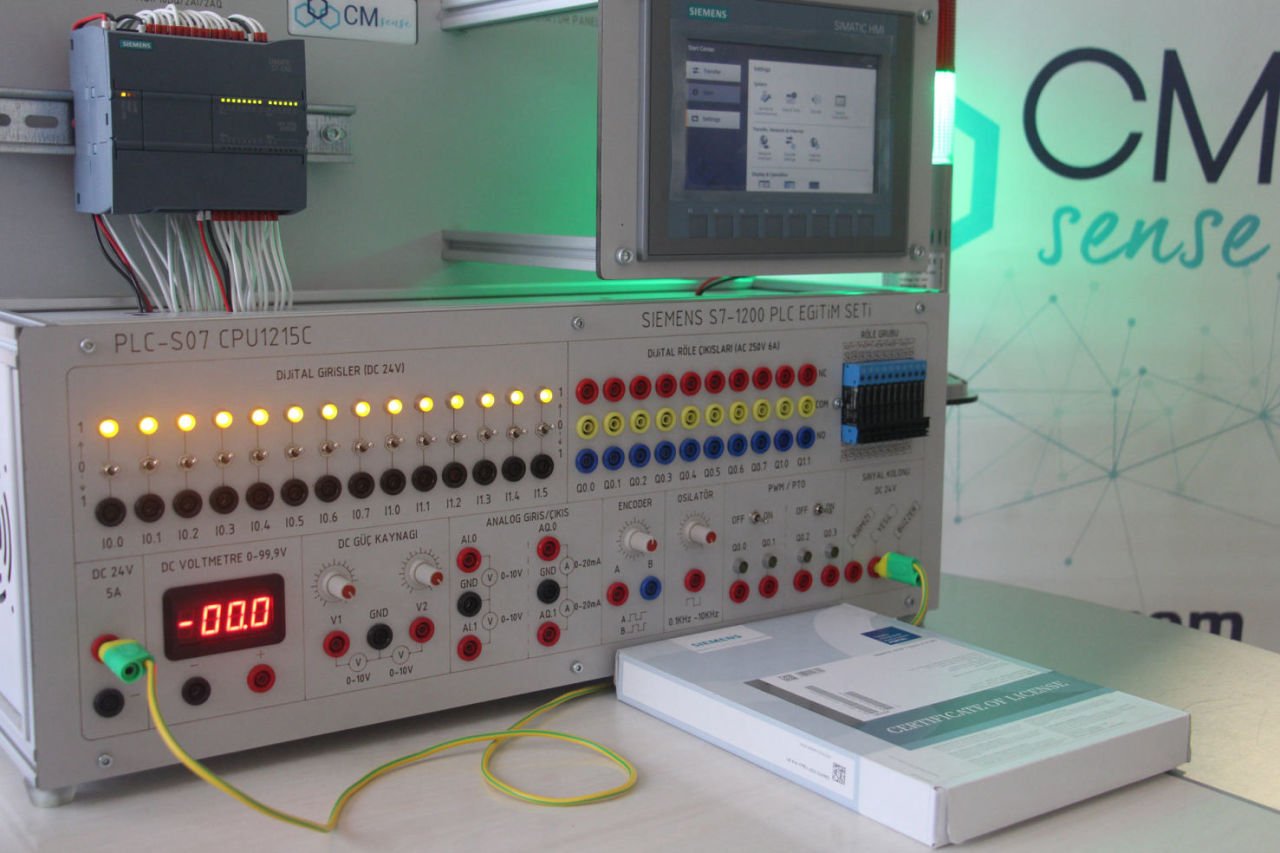

Panel Tipi PLC Eğitim Seti

Panel Tipi PLC Eğitim Seti

Panel Tipi PLC Eğitim Seti Genel Bilgi

- Siemens CPU 1215 -KTP700 Panel ve Lisans
- Otomasyon teknolojilerine ait tüm prensip uygulamalarını bir araya getiren temel, orta, ileri düzey bilgilerin anlaşılmasına yönelik sorunsuz ve güvenli bir laboratuvar ortamı

- Eğitimciler için PLC ve otomasyon konularının büyük bir bölümünün çeşitli uygulamalarla desteklenerek kavratılmasını rahatlıkla sağlayabilme imkanı

- Ana ünite ve üzerindeki deney bloklardan meydana gelen pratik tasarım

- Tüm bağlantıları 4mm born vida ile yapabilme imkanı

Panel Tipi PLC Eğitim Seti Teknik Özellikler

• Dijital girişler simülatör switchleri ve LED ile simüle edilmiştir

• Tüm girişlere dışarıdan ekstra giriş verebilmek için 4mm born soketler bulunur

• Tüm dijital çıkışlar 10A’lik rölelerle muhafaza altına alınmış ve LED ile simüle edilmiştir

• Set üzerinde ışıklı açma kapama anahtarı bulunur.

Panel Tipi PLC Eğitim Seti

• CPU üzerindeki ızlı çıkışlar bir switch yardımı ile rölelerden bağımsız hale getirilmiştir.

• Çıkış Rölelerinin Normalde açık, normalde kapalı ve ortak uçları 4mm’lik soketler ile dışarı çıkartılmıştır.

• Set ile birlikte CPU ile aynı marka(Siemens) orijinal yazılım verilmiştir.

• Set üzerinde kullanılan CPU’nun 6 adet hızlı sayıcısı vardır.

• Set üzerinde kullanılan CPU’nun 4 adet hızlı çıkışı vardır.

• Set ile birlikte setin kullanımına ilişkin ve çeşitli örnekleri barındıran bir kitapçık verilmektedir

• Seti ile birlikte örnekleri içeren bir CD verilir.

Panel Tipi PLC Eğitim Seti

• Rotary Pals Encoder (hızlı çıkış deneyleri için)

• Osilatör Kare dalga çıkışı 1KHz- 10 KHz

• DC Voltmetre (0-99,9V)

• DC 24V buzzer

• 2adet DC 0-10V 100mA güç kaynağı (analog uygulamalar için)

• DC 24V 5A güç kaynağı

Panel Tipi PLC Eğitim Seti

• 4port Ethernet Switch

• Sinyal Kolonu uygulaması

Panel Tipi PLC Eğitim Seti CPU Özellikleri

• Dijital giriş 14 adet (hızlı giriş 6adet)

• Dijital çıkış 10 adet (hızlı çıkış 4adet)

• Analog giriş 2 adet

• Haberleşme portu ETHERNET

Panel Tipi PLC Eğitim Seti Operatör Paneli Modülü Özellikleri

• 7” dokunmatik ekran 800x480 çözünürlük

• 65536 renk ekran

• 800 tag ile projelendirilebilme

• 10Mb flash hafıza

• Profinet (Ethernet)

• USB bellek üzerinden arşivleme

• PLC Eğitim setiyle kullanılabilir Ve PLC ile aynı markadır.

• Panelin masa üzeri çalışabilmesi için eğimli kutuya monte edilmiştir. Gerilim ve bağlantı portu panel üzerine çıkarılmıştır.

 Panel Tipi PLC Eğitim Seti Set İçeriği

• 1,5 m. IEC Filtreli güç kablosu

• 4mm deney kablosu 100cm 24adet

• 4mm deney kablosu 50cm 24adet

• Plc ilePc bağlantı kablosu (ETHERNET)

• Örnek uygulama CD’si

• SIMATIC TIA PORTAL BASIC V13YAZILIM

• Deney kitabı
