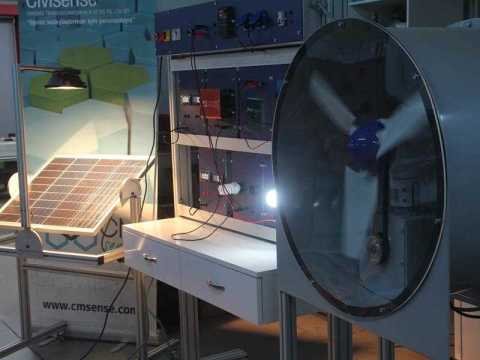

Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti Genel Özellikler
Eğitim seti hidroelektrik üretim, dağıtım ve kullanımına yönelik kavramların öğrenilmesi, kullanılması, devre elemanlarının tanınması, projelendirilmesi ve uygulamalı eğitime yardımcı olması amacıyla tasarlanmıştır. Kullanılan bütün elemanlar endüstriyel ve günlük hayatta kullanılan modelleriyle birebir aynı yapıdadır. Bu nedenle uygulama setleri mesleki eğitim kurumlarında kullanılabileceği gibi mühendislik eğitimi ve endüstri sektöründe de kullanılabilir
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Deney seti iskeleti paslanma ve çizilmelere karşı 45*45 eloksal kaplamalı alüminyum profilden üretilmiştir. Deney paneli ve çalışma tablası kompakt malzemeden üretilmiştir.Deney paneli üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmıştır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkansız hale getirilmiştir.
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti Öne Çıkan Özellikler:
Deney seti,PLC, HMI ve SCADA ile kontrol edilmektedir. Gerçek zamanlı işletim sistemi ve yeniden programlanabilir son teknoloji teknik özelliklere ve yeteneklere sahiptir.

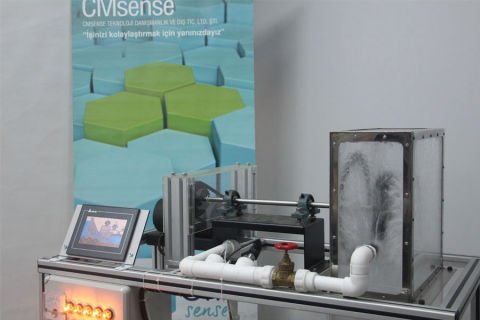

Tüm elektriksel parametreler Hidro Elektrik Eğitim Seti düşük güçlü bir hidro türbin jeneratör seti ve bir su pompasından oluşmaktadır. Pompa su akışını ve basıncını simüle etmek için kullanılır.
Eğitim platformu su enerjisinin elektrik enerjisine dönüşümünü incelemek için eğitime uygun yapıdadır. Bu yapı öğrencilerin hidroelektrik üretiminin temel prensiplerini ve özelliklerini tanımalarını sağlamaktadır.
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti Deney Seti üzerinde alınan güvenlik önlemleri:
Deney seti üzerinde 3metre 5x1,5mm kablo ve güvenlikli 3F+N+T fişler bulunmaktadır.
Set üzerinde elektrik çarpmalarına karşı önlemler alınmıştır. (sigorta – kaçak akım – çift izoleli born – acil stop butonu). Tüm bağlantılar çift izoleli 4mm korumalı born soketlerle panel yüzeyine çıkartılmıştır. Böylece öğrenci tüm bağlantıları açık bir şekilde görebilmektedir.
Öğrenciler için daha iyi güvenlik sağlamak ve şok riskini ortadan kaldırmak için kaçak akım, aşırı akım koruma röleleri ve izolasyon transformatörü kullanılmıştır.
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti Deney Listesi:
· Turbin yapısı (pelton türbin kullanılmaktadır)
· Jeneratör yapısı
· Üretilen akım, voltaj ve gücün ölçümü
· Turbinin temel karakteristikleri
· Jeneratörün temel karakteristikleri
· Off-grid Hidro Elektrik santralin temel karakteristikleri
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti Teknik Özellikler:
Ana Modül – Enerji Kontrol Ünitesi
Ana besleme girişinde kaçak akım, sigorta,acil stop butonu ve start butonu bulunur.
0-380V AC 10A ayarlanabilir varyak
Sistemdeki her faz için ampermetre
Tek bir voltmetre üzerinden her fazın voltajı seçici anahtar ile ölçülebilir
Fazlar için lamba
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti

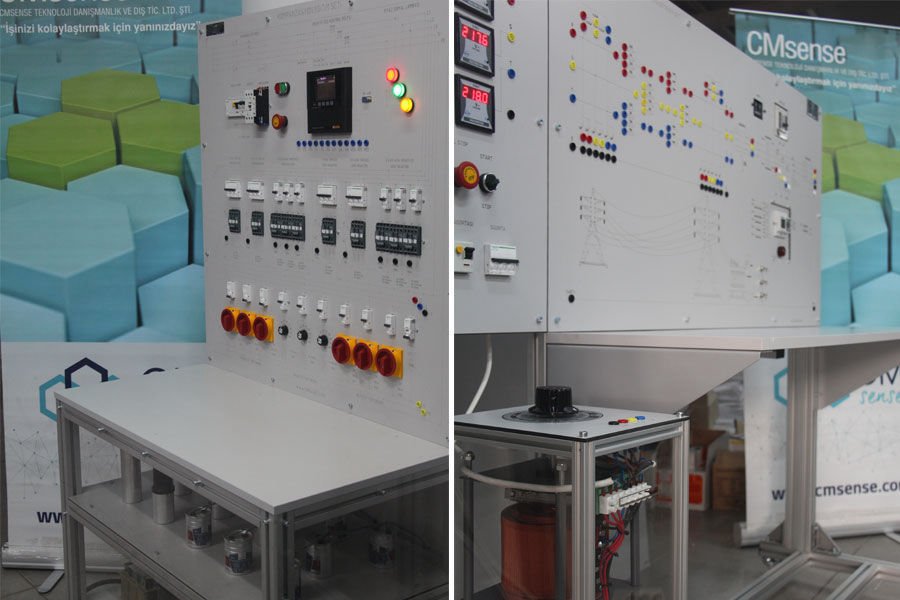

İletim Hatları Ünitesi
İletim hatlarının uzunluğunu ve yüksek gerilim elektrik tesisini simüle eden yapıdadır.
En az 100km-300km yüksek gerilim iletim hattının, hat uzunluğunu simüle eder.
Yüksek gerilim iletim hattından gelen hatlar ayırıcı üzerinden el ile kontrol edilebilmektedir.
Set üzerinde kesici simülasyon cihazı bulunmaktadır. Sahadaki kesiciyi birebir örneklemektedir. El ile açılıp kapatabilmektedir ve sistem üzerinde kesicinin konumu gösterilmektedir.
Girişi 154kV,çıkışı 34.5 kV’lık elektrik tesisi trafosunda oluşabilecek arızalar temsil edilebilmektedir.
Buchholz arızası,İletim hattı koptu alarmı , tank arızası ve termometre arızasına göre kesicinin kontrolü yapılabilmektedir. Koruma kontrol cihazı 4.3 inch dokunmatik ekrana sahiptir.
Set üzerinde aktif yük modülü vardır. Her faz için ayarlanabilir durumdadır.
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Sistem üzerinde bulunan röleler;
Sabit zaman aşırı akım rölesi
Ters zaman aşırı akım rölesi
Toprak aşırı akım rölesi
Tekrar kapama rölesi
Aşırı gerilim rölesi
Düşük gerilim rölesi
Termik aşırı yük koruma rölesi
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Topraklama ve Şebeke Tipleri Ünitesi
Şebeke tipleri : IT-TT-TN-C-TN-S tipi şebekeler bulunmaktadır. Ünite Nötr hattı şebekeden bağımsız ve izolasyon transformatörü yıldız noktasından gelmektedir.
Her şebeke tipi için ayrı devre
Şebeke tiplerine göre kaçak akım testi
İzolasyon kontrol cihazı
İnsan modeli deneyi
Toprak direnci ölçümü
1 adet ampermetre
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Bilgisayar Haberleşmesi
Eğitim seti Ethernet,modbus ve ya usb üzerinden bilgisayar ile haberleşir
Bilgisayar ara yüzünden sistemde bulunan tüm eşik değerleri kontrol edilebilir.
Bilgisayar ara yüzünde, sistem üzerindeki akım , gerilim, sıcaklık, devir ve frekans değerleri görülebilir.
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
3-Faz Senkron Jeneratör Modülü
Jeneratör türbin tarafından sağlanan mekanik enerjiyi elektrik enerjisine dönüştürür.
Jeneratörün çıkışı güvenlik nedeniyle faz başına 12 V AC'ye dönüştürülmektedir.
Parametre Değer
Tip 3-faz senkron jeneratör
Nominal Güç 250 W
Nominal Voltaj 220 V AC faz başına
Nominal dönme 3000rpm
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Jeneratörü Uyarma Modülü
Uyarma modülü, jeneratör sargısına uyarma akımı sağlar.
Parametre Değer
Besleme power 220 V AC
Çıkış Voltajı 0- 200V DC
Çıkış Akımı 0-2A
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Su Tankı
Su tankı, sistemde kullanılan suyun ana kabıdır
Kapasite 20L
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Su Basınç Transduceri
Su basınç dönüştürücü, nozül üzerindeki basıncı ölçmek için kullanılır.
Besleme 24 V
DC Çalışma aralığı 0-150 psi
Çıkış 0-10 V
4-20Ma
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Su Basınç sensörü
Pompa çıkış basıncını ölçmek için kullanılır.
Çalışma aralığı 0-100 psi
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Su Akışölçer (debimetre)
Bu su akışını ve tüketimini ölçmek için bir puls çıkış su sayacıdır.
Besleme 24 V DC
Çıkış Pulse,
10L/pulse
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Yardımcı Çoklu Röle Modülü
Yardımcı çoklu rölenin beş yardımcı rölesi vardır. Yardımcı röleler elektromanyetik prensibe dayanmaktadır. Bu röle, röle koruma devresinde kullanılan gerçek bir endüstriyel elektromanyetik röledir. Yardımcı röleler voltaj bobini ile yapıldığından koruma devrelerinde paralel bağlantılarda kullanılmaları gerekir. Yardımcı kontakları koruma devresine sağlamak, yüksek güç yüklerini değiştirmek, NO kontaklarını NC kontaklarına dönüştürmek veya tersini yapmak, kendi kendine korunma şemaları yapmak, kontrol sinyallerini devre sinyallerinden izole etmek için kullanılabilir.
Kontak sayısı 5 kontakt, NO-normal açık, 5 NC- normal kapalı
Röle sayısı 5
Bobin Voltajı 24 VDC
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Üç Faz Kapasitif Yük Modülü
Kapasitif yük, üç kapasitörden oluşur. Her kapasitör çeşitli kapasitans değerleri elde etmek için açma / kapama düğmeleri ile açılabilir veya kapatılabilir. Bu, toplam (eşdeğer) kapasitansın kademeli olarak artırılmasını veya azaltılmasını sağlar.
Faz başına kapasitör sayısı 3
Kapasitor Değeri 157 uF
Tüketim 7 VA
Voltaj 12Vrms
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Üç Faz İndüktif Yük Modülü
Endüktif yük üç indüktörden oluşur. Her indüktör, çeşitli endüktif değerler elde etmek için açma / kapama düğmeleri ile açılabilir veya kapatılabilir. Bu, toplam (eşdeğer) endüktansın kademeli olarak artırılmasını veya azaltılmasını sağlar.
Faz başına indüktör sayısı 3
Indüktif Değer 66 mHn
Tüketim 7 VA
Voltaj 12Vrms
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Rezistif Yük Modülü-TİP2
Direnç yükü üç dirençten oluşur. Her direnç çeşitli direnç değerleri elde etmek için açma / kapama düğmeleri ile açılabilir veya kapatılabilir. Bu, toplam (eşdeğer) direncin kademeli olarak arttırılmasını veya azaltılmasını sağlar.
Faz başına direnç sayısı 3
Direnç değeri 0.8 Ohm
Tüketim 10 W
Voltaj 12Vrms
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti
Güç Kalite Analizörü
Tüm ana endüstri standardını uygulayan gelişmiş bir güç analizörüdür (IEC 61000-30, 61000-15) güç ölçümleri ve analizleri. Bu modül tüm deneyler için zorunludur.
Voltaj, mevcut RMS Frekansı
Voltaj, mevcut% THD
Harmonikler (64. sıraya kadar)
Interharmonics (0.5 - 63.5 sırayla) Saniye başına ve çevrim başına harmonikler
Aktif güç harmonikleri
Aktif, reaktif ve görünür güç Güç faktörü
Yük empedansı dengesizlikleri
Vektör diyagramı
Voltajı sarkma, şişme ve kesinti Kısa süreli titreme
MODBUS arabirimi içermelidir tüm değerler PC den izlenebilir.
Hidroelektrik, Rüzgar, Güneş, İletim Hattı Deney Seti Standart ve kalite ile ilgili hususlar:
•Eğitim setlerinin imalat ve montajı ile setin üretiminde kullanılacak malzemeler uluslararası geçerliliği olan (ISO/DIN/JISC vb.) standartlarına uygundur.
