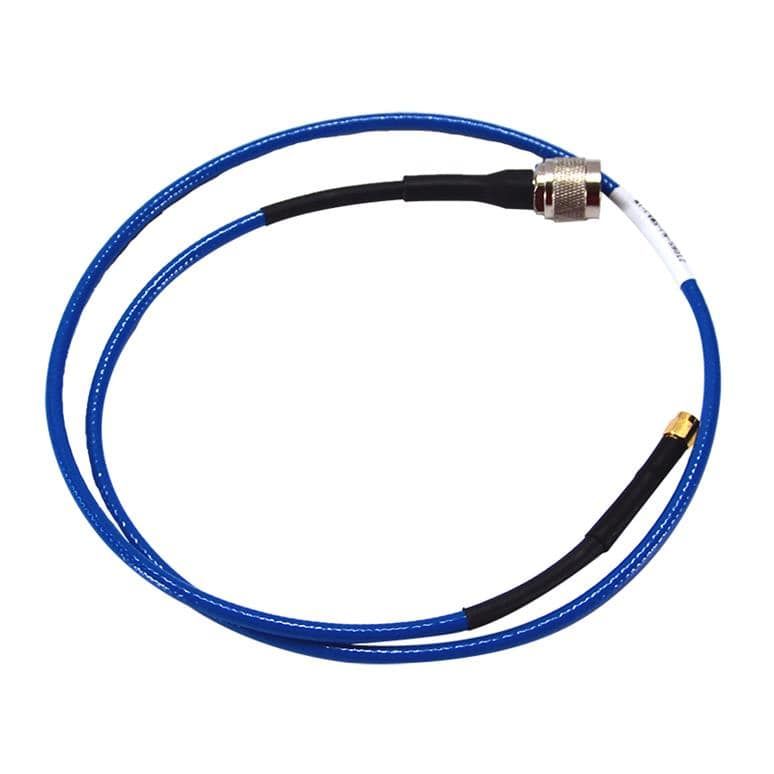

ZT06S N-SMA Kablo 1m 4.9mm 6G

ZT06S N-SMA Kablo 1m 4.9mm 6G

Parça No: ZT06S

Kablo Yapısı: Malzeme ve Yüzey Cilası Yok

İletken: Gümüş kaplama bakır tel

İzolatör: PTFE

İç örgü: Gümüş kaplama bakır örgü

Dış örgü: Gümüş kaplama bakır örgü

Kabuk kabuk: PVC/PUR

ZT06S N-SMA Kablo 1m 4.9mm 6G
Mekanik Özellikler

Boyut: mm İnç

İletken:0.92 0.036

İzolatör:3 0.118

İç örgü:3.5 0.138

Dış örgü:3.95  0.156

Kabuk: 5.2 0.205

Ağırlık: 0.062kg/m

Minimum bükülme Yarıçapı (Dinamik) 25,4 mm

Döngü: > 5000

Sıcaklık Aralığı: -45℃~ +85℃

ZT06S N-SMA Kablo 1m 4.9mm 6G
Elektrik Performansı

VSWR Maks Konnektör 1GHz 3GHz 6GHz

SMA:1.10:1 1.15:1 1.25:1

N 1.10:1 1.15:1 1.25:1

TNC: 1.15:1 1.15:1 1.25:1

BNC: 1.15:1 1.25:1

Empadans: 50Ω

Hız Yayılımı: %70

Ekranlama verimliliği: > 80 dB

Genlik kararlılığı: < ±0.03dB⑥6GHz

Bükülme fazı kararlılığı: ±1,5° @6GHz

Zayıflama (25 ℃)

ZT06S N-SMA Kablo 1m 4.9mm 6G
Frekans(MHz): dB/100 dB/100m

100 3.96 13

400 7.92 26

1000 12,8 42

3000 23.77 78

5000 32 105

6000 39.01 128

Ortalama güç (25°C, deniz seviyesi, yalnızca kablo)

ZT06S N-SMA Kablo 1m 4.9mm 6G
Frekans(MHz) Watt

100 980

400 490

1000 300

3000 180

5000 140

6000 120
